Обзор скважинных насосов ЭЦВ 8

Область применения

Погружной центробежный агрегат ЭЦВ 8 предназначен для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

  • Городское и сельское водоснабжение
  • Ирригация, системы полива и орошения
  • Промышленное водоснабжение
  • Горнорудная промышленность
  • Системы повышения давления
  • Понижение уровня грунтовых вод

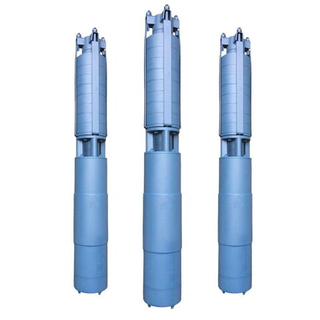

Скважинный насос ЭЦВ 8 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.

Насос ЭЦВ 8 предназначен для подъема воды с общей минерализацией (сухой  остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов ­ не более 350 мг/л, сульфатов ­ не более 500 мг/л, сероводорода ­ не более 1,5 мг/л.



Условия эксплуатации

Перекачиваемая среда вода
Температура воды до 25 °С
Общая минерализация (сух. остаток)  до 1500 мг/л
Содержание сульфатов не более 500 мг/л
Содержание хлоридов не более 350 мг/л
Содержание сероводорода не более 1,5 мг/л
Массовой долей твердых механических примесей (размером более 0,1 мм) не более 0,01%



Расшифровка артикулов

ЭЦВ

Тип электронасосного агрегата: ЭЦВ

8

Внутренний диаметр обсадной трубы скважины в дюймах (1дюйм = 25,4 мм)

25

Номинальная подача, м3/ч

150

Напор, в м вод. ст.

У5

Климат. исполнение и категория размещения

нрк Материальное исполнение*:

нрк

нержавеющее рабочее колесо

нро

нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)

* указывается только при наличии нескольких исполнений одного

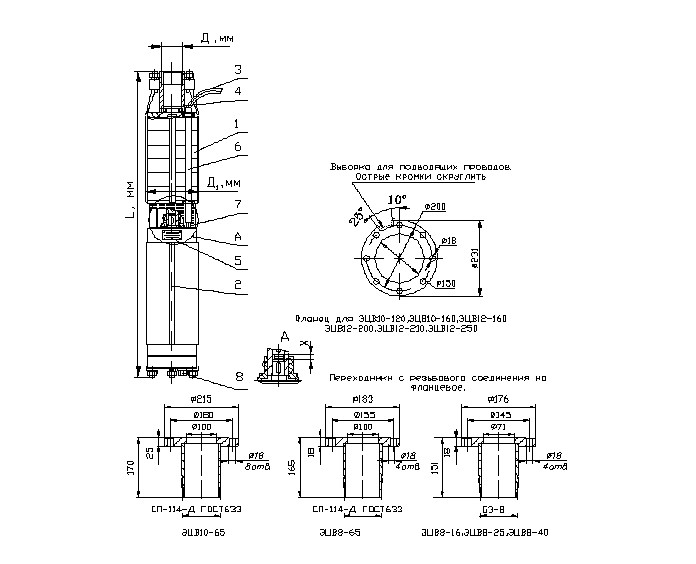

Насос ЭЦВ 8 состоит из:

  1. насосной части
  2. электродвигателя
  3. проводов токоподводящих
  4. клапана
  5. таблички
  6. кожуха защитного
  7. сетки защитной
  8. сетки или пробки сливной

Комплектность

Паспорт АМТ3.246.001ПС – 1 шт. Агрегат ЭЦВ 8 – 1 шт.

Конструктивные особенности ЭЦВ 8

Максимальный диаметр: 186мм.

Материал рабочего колеса и отвода: высококачественный стеклопластик.

Запатентованная технология армирования рабочего колеса нержавеющей сталью значительно повышает прочность.

Имеется исполнение насосов со штампосварными рабочими колёсами из нержавеющей стали.



Технические характеристики и виды скважинных насосов ЭЦВ 8

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
ЭЦВ 8-16-85 16 85 16 81 6.3 186 1120 66 200
ЭЦВ 8-16-100 16 100 16 81 6.3 186 1120 66 200
ЭЦВ 8-16-110 16 110 19 81 7.5 186 1205 73 200
ЭЦВ 8-16-120 16 120 21 81 11 186 1280 78 200
ЭЦВ 8-16-140 16 140 25 82 11 186 1310 78 200
ЭЦВ 8-16-160 16 160 30 82 13 186 1430 88 200
ЭЦВ 8-16-180 16 180 32 82 13 186 1480 90.5 200
ЭЦВ 8-16-200 16 200 36 82 17 186 1595 138 200
ЭЦВ 8-16-220 16 220 40 82 22 186 1645 139 200
ЭЦВ 8-16-260 16 260 45 83 22 186 1710 142 200
ЭЦВ 8-25-16 (15) 25 16 5.5 80 3 186 820 50 200
ЭЦВ 8-25-35 25 35 9 80 3 186 880 51 200
ЭЦВ 8-25-55 25 55 15 80 5.5 186 975 58 200
ЭЦВ 8-25-55 нрк 25 55 15 80 5.5 186 975 60 200
ЭЦВ 8-25-70 25 70 18 81 7.5 186 1085 67 200
ЭЦВ 8-25-70 нрк 25 70 18 81 7.5 186 1085 70 200
ЭЦВ 8-25-90 25 90 23 81 11 186 1200 77 200
ЭЦВ 8-25-90 нрк 25 90 23 81 11 186 1200 78 200
ЭЦВ 8-25-100 25 100 27 82 11 186 1260 78 200
ЭЦВ 8-25-100 нрк 25 100 27 82 11 186 1260 81 200
ЭЦВ 8-25-110 25 110 27 82 11 186 1260 78 200
ЭЦВ 8-25-110 нрк 25 110 27 82 11 186 1260 81 200
ЭЦВ 8-25-125 25 125 33 82 13 186 1360 85 200
ЭЦВ 8-25-125 нрк 25 125 33 82 13 186 1360 88.5 200
ЭЦВ 8-25-150 25 150 37 82 17 186 1410 117 200
ЭЦВ 8-25-150 нрк 25 150 37 82 17 186 1410 121.5 200
ЭЦВ 8-25-160 25 160 41 82 17 186 1450 128 200
ЭЦВ 8-25-180 25 180 49 83 22 186 1585 130 200
ЭЦВ 8-25-180 нрк 25 180 49 83 22 186 1585 140.5 200
ЭЦВ 8-25-200 25 200 51 83 22 186 1630 137 200
ЭЦВ 8-25-220 25 220 55 83 22 186 1740 138 200
ЭЦВ 8-25-230 25 230 60 83 22 186 1750 144 200
ЭЦВ 8-25-230 нрк* 25 230 60 83 22 186 1750 151 200
ЭЦВ 8-25-250 25 250 66 83 32 186 1880 160 200
ЭЦВ 8-25-270 25 270 71 83 32 186 1920 162 200
ЭЦВ 8-25-300 25 300 73 84 32 186 1990 164.5 200
ЭЦВ 8-25-300 нрк 25 300 73 84 32 186 1990 174 200
ЭЦВ 8-25-315* 25 315 76 84 33 186     200
ЭЦВ 8-25-340 25 340 80   33 186 2150 180 200
ЭЦВ 8-25-350 25 350 83 85 45 186 2265 194 200
ЭЦВ 8-25-370* 25 370       186     200
ЭЦВ 8-25-400 25 400 90 85 45 186 2370 198 200
ЭЦВ 8-40-15 40 15 8 74 3 186 840 50 200
ЭЦВ 8-40-15 нрк* 40 15 8 74 3 186     200
ЭЦВ 8-40-30 40 30 14 80 5.5 186 950 57 200
ЭЦВ 8-40-30 нрк 40 30 14 80 5.5 186 950 58 200
ЭЦВ 8-40-40 40 40 18 81 6.3 186 1050 63 200
ЭЦВ 8-40-40 нрк 40 40 18 81 6.3 186 1050 64.5 200
ЭЦВ 8-40-60 40 60 25 82 11 186 1200 74 200
ЭЦВ 8-40-60 нрк 40 60 25 82 11 186 1200 77 200
ЭЦВ 8-40-70 40 70 32 82 13 186 1305 83 200
ЭЦВ 8-40-70 нрк 40 70 32 82 13 186 1305 85 200
ЭЦВ 8-40-90 40 90 36 82 17 186 1310 113 200
ЭЦВ 8-40-90 нрк 40 90 36 82 17 186 1365 118 200
ЭЦВ 8-40-120 40 120 48 83 22 186 1510 132 200
ЭЦВ 8-40-120 нрк 40 120 48 83 22 186 1510 135 200
ЭЦВ 8-40-135 40 135 54 83 22 186 1570 138 200
ЭЦВ 8-40-135 нрк* 40 135 54 84 22 186     200
ЭЦВ 8-40-150 40 150 56 84 32 186 1705 150 200
ЭЦВ 8-40-150 нрк 40 150 56 84 32 186 1705 155 200
ЭЦВ 8-40-160 40 160 62 84 32 186 1755 153.5 200
ЭЦВ 8-40-160 нрк 40 160 62 84 32 186 1755 157 200
ЭЦВ 8-40-180 40 180 69 84 32 186 1820 161 200
ЭЦВ 8-40-180 нрк 40 180 69 84 32 186 1820 163 200
ЭЦВ 8-40-200 40 200 75 85 45 186 2010 181 200
ЭЦВ 8-40-200 нрк 40 200 75 85 45 186 2010 186.5 200
ЭЦВ 8-40-230 40 230 84 85 45 186 2140 185 200
ЭЦВ 8-40-230 нрк 40 230 84 85 45 186 2140 191.5 200
ЭЦВ 8-40-260 40 260 100 85 45 186 2265 189 200
ЭЦВ 8-40-260 нрк 40 260 100 85 45 186 2265 200 200
ЭЦВ 8-46-40 нрк* 46 40   85 9 186 1100 71 200
ЭЦВ 8-46-60 нрк 46 60 27 85 13 186 1250 83 200
ЭЦВ 8-46-90 нрк 46 90 41 85 22 186 1430 131 200
ЭЦВ 8-46-120 нрк 46 120 47 85 22 186 1500 135 200
ЭЦВ 8-46-150 нрк* 46 150   85 33 186 1750   200
ЭЦВ 8-46-180 нрк* 46 180   85 33 186 1875   200
ЭЦВ 8-46-200 нрк* 46 200   85 45 186 2010   200
ЭЦВ 8-65-40 65 40 32 82 17 186 1320 118 200
ЭЦВ 8-65-55 65 55 40.5 84 22 186 1500 135 200
ЭЦВ 8-65-70 65 70 46 84 22 186 1560 139 200
ЭЦВ 8-65-80 65 80 57 84 32 186 1710 157 200
ЭЦВ 8-65-90 65 90 65 84 32 186 1780 159 200
ЭЦВ 8-65-110 65 110 70 84 33 186 1930 173 200
ЭЦВ 8-65-125 65 125 80 84 33 186 1995 177 200
ЭЦВ 8-65-135* 65 135 90 85 45 186     200
ЭЦВ 8-65-145 65 145 100 85 45 186 2240 196 200
ЭЦВ 8-65-160 65 160 104 85 45 186 2310 199 200
ЭЦВ 8-65-180 65 180 108 85 45 186 2390 202 200



Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения  +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).



Гарантии изготовителя

Средний срок службы до списания агрегата не менее 3 лет. средняя наработка на отказ, ч, не менее 10500

средний ресурс до первого капитального ремонта, ч, не менее 14000.

По истечении данных показателей агрегаты изымаются из эксплуатации и принимается решение о направлении в ремонт или утилизации. Критерии предельного состояния указаны выше. Не допускается использование агрегатов не по назначению.

средний срок сохраняемости в заводской упаковке при хранении в условиях 2 по ГОСТ 15150, не менее 2 лет.

Изготовитель гарантирует надежную и безаварийную работу агрегата при условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации, хранению, изложенными в настоящем паспорте.

Гарантийный срок эксплуатации агрегата устанавливается 24 месяца со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с завода­изготовителя.

Потребитель обязан вести точный учет наработки и условий эксплуатации агрегата, занося информацию в раздел “Сведения об условиях эксплуатации агрегата”.

Предприятие­изготовитель не принимает претензии по качеству агрегатов без представления сведений об условиях их эксплуатации.

Гарантии изготовителя прекращаются в случае:

а) разборки агрегата потребителем;

б) эксплуатации агрегата без клапана насоса;

в) попадания в агрегат песка, глины, твердых материалов; г) включения агрегата, незаполненного водой;

д) наличия механических повреждений электропровода и корпуса агрегата; е) эксплуатации агрегата без станции управления и защиты;

ж) отсутствия паспорта на агрегат;

з) эксплуатации агрегата без нижней пробки электродвигателя (для электродвигателей ПЭДВ 6); и) отсутствия акта на скважину в течение календарного года эксплуатации агрегата.

к) использования для управления агрегатами частотных преобразователей, без строгого выполнения рекомендаций.



Рекомендации по применению преобразователей частоты для скважинных насосов типа ЭЦВ 8.

При работе скважинных агрегатов типа ЭЦВ с преобразователями частоты следует соблюдать следующие требования:

  • для обеспечения достаточного охлаждения электродвигателя, насос должен работать в рабочем диапазоне, его подача не должна снижаться более чем на 20% от номинальной (например, для насоса ЭЦВ 6-­10 это 8 куб.м/ч). Обычно управление агрегатом производится не по расходу, а по давлению. При этом подача может снижаться ниже установленного уровня. Поэтому необходимо установить датчик (реле) потока жидкости, который отключал бы электродвигатель при снижении подачи ниже рабочего диапазона или с помощью расходомера установить давление при котором насос должен отключаться.;
  • для защиты обмоток электродвигателей от перегрева, расплавления изоляции и ее пробоя рекомендуется устанавливать термодатчик, отключающий двигатель при температуре выше 70°С;
  • для нормальной работы радиальных и упорных подшипников скорость вращения вала электродвигателя должна быть не менее 2700 об/мин (45 Гц);
  • для защиты двигателя насоса от высокочастотных импульсов напряжения, которые могут привести к преждевременному износу и пробою изоляции обмоток, при большой длине соединительного кабеля между электродвигателем и преобразователем, необходимо устанавливать выходные фильтры: фильтр du/dt или синусоидальный фильтр. Рекомендации по применению соответствующих фильтров следует уточнять у производителей частотных приводов.

В связи с тем, что разбор воды из башни Рожновского очень неравномерен, а для охлаждения электродвигателя подача насоса не должна уменьшаться ниже установленной величины, невозможно использовать частотный преобразователь без промежуточной накопительной емкости или гидроаккумулятора соответствующей емкости, т.к. для этого необходимо организовать принудительное охлаждение электродвигателя в скважине. Можно также использовать обычную емкость и из нее подавать воду с помощью насоса типа Д с частотным преобразователем.

Также нужно помнить, что при наличии большой статической составляющей в напорной характеристике системы, применение частотного регулирования не повышает экономическую эффективность скважинных насосов, а лишь позволяет уменьшить объемы и соответственно габариты промежуточных емкостей, а также уменьшить гидравлические удары в системе.
