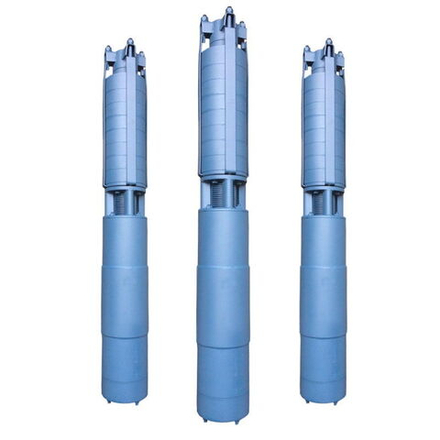

ЭЦВ 8

ЭЦВ 8

Погружные центробежные скважинные насосы ЭЦВ 8 предназначены для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствуют техническим условиям АМТ3.246.001ТУ.
— Городское и сельское водоснабжение
— Ирригация, системы полива и орошения
— Промышленное водоснабжение
— Горнорудная промышленность
— Системы повышения давления
— Понижение уровня грунтовых вод

Скважинные насосы ЭЦВ 8 представляют собой агрегаты, состоящие из электрического двигателя, насоса и др. вспомогательных узлов.
ЭЦВ 8 предназначены для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.



Технические характеристики

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
ЭЦВ 8-16-85 16 85 16 81 6.3 186 1120 66 200
ЭЦВ 8-16-100 16 100 16 81 6.3 186 1120 66 200
ЭЦВ 8-16-110 16 110 19 81 7.5 186 1205 73 200
ЭЦВ 8-16-120 16 120 21 81 11 186 1280 78 200
ЭЦВ 8-16-140 16 140 25 82 11 186 1310 78 200
ЭЦВ 8-16-160 16 160 30 82 13 186 1430 88 200
ЭЦВ 8-16-180 16 180 32 82 13 186 1480 90.5 200
ЭЦВ 8-16-200 16 200 36 82 17 186 1595 138 200
ЭЦВ 8-16-220 16 220 40 82 22 186 1645 139 200
ЭЦВ 8-16-260 16 260 45 83 22 186 1710 142 200
ЭЦВ 8-25-16 (15) 25 16 5.5 80 3 186 820 50 200
ЭЦВ 8-25-35 25 35 9 80 3 186 880 51 200
ЭЦВ 8-25-55 25 55 15 80 5.5 186 975 58 200
ЭЦВ 8-25-55 нрк 25 55 15 80 5.5 186 975 60 200
ЭЦВ 8-25-70 25 70 18 81 7.5 186 1085 67 200
ЭЦВ 8-25-70 нрк 25 70 18 81 7.5 186 1085 70 200
ЭЦВ 8-25-90 25 90 23 81 11 186 1200 77 200
ЭЦВ 8-25-90 нрк 25 90 23 81 11 186 1200 78 200
ЭЦВ 8-25-100 25 100 27 82 11 186 1260 78 200
ЭЦВ 8-25-100 нрк 25 100 27 82 11 186 1260 81 200
ЭЦВ 8-25-110 25 110 27 82 11 186 1260 78 200
ЭЦВ 8-25-110 нрк 25 110 27 82 11 186 1260 81 200
ЭЦВ 8-25-125 25 125 33 82 13 186 1360 85 200
ЭЦВ 8-25-125 нрк 25 125 33 82 13 186 1360 88.5 200
ЭЦВ 8-25-150 25 150 37 82 17 186 1410 117 200
ЭЦВ 8-25-150 нрк 25 150 37 82 17 186 1410 121.5 200
ЭЦВ 8-25-160 25 160 41 82 17 186 1450 128 200
ЭЦВ 8-25-180 25 180 49 83 22 186 1585 130 200
ЭЦВ 8-25-180 нрк 25 180 49 83 22 186 1585 140.5 200
ЭЦВ 8-25-200 25 200 51 83 22 186 1630 137 200
ЭЦВ 8-25-220 25 220 55 83 22 186 1740 138 200
ЭЦВ 8-25-230 25 230 60 83 22 186 1750 144 200
ЭЦВ 8-25-230 нрк* 25 230 60 83 22 186 1750 151 200
ЭЦВ 8-25-250 25 250 66 83 32 186 1880 160 200
ЭЦВ 8-25-270 25 270 71 83 32 186 1920 162 200
ЭЦВ 8-25-300 25 300 73 84 32 186 1990 164.5 200
ЭЦВ 8-25-300 нрк 25 300 73 84 32 186 1990 174 200
ЭЦВ 8-25-315* 25 315 76 84 33 186     200
ЭЦВ 8-25-340 25 340 80   33 186 2150 180 200
ЭЦВ 8-25-350 25 350 83 85 45 186 2265 194 200
ЭЦВ 8-25-370* 25 370       186     200
ЭЦВ 8-25-400 25 400 90 85 45 186 2370 198 200
ЭЦВ 8-40-15 40 15 8 74 3 186 840 50 200
ЭЦВ 8-40-15 нрк* 40 15 8 74 3 186     200
ЭЦВ 8-40-30 40 30 14 80 5.5 186 950 57 200
ЭЦВ 8-40-30 нрк 40 30 14 80 5.5 186 950 58 200
ЭЦВ 8-40-40 40 40 18 81 6.3 186 1050 63 200
ЭЦВ 8-40-40 нрк 40 40 18 81 6.3 186 1050 64.5 200
ЭЦВ 8-40-60 40 60 25 82 11 186 1200 74 200
ЭЦВ 8-40-60 нрк 40 60 25 82 11 186 1200 77 200
ЭЦВ 8-40-70 40 70 32 82 13 186 1305 83 200
ЭЦВ 8-40-70 нрк 40 70 32 82 13 186 1305 85 200
ЭЦВ 8-40-90 40 90 36 82 17 186 1310 113 200
ЭЦВ 8-40-90 нрк 40 90 36 82 17 186 1365 118 200
ЭЦВ 8-40-120 40 120 48 83 22 186 1510 132 200
ЭЦВ 8-40-120 нрк 40 120 48 83 22 186 1510 135 200
ЭЦВ 8-40-135 40 135 54 83 22 186 1570 138 200
ЭЦВ 8-40-135 нрк* 40 135 54 84 22 186     200
ЭЦВ 8-40-150 40 150 56 84 32 186 1705 150 200
ЭЦВ 8-40-150 нрк 40 150 56 84 32 186 1705 155 200
ЭЦВ 8-40-160 40 160 62 84 32 186 1755 153.5 200
ЭЦВ 8-40-160 нрк 40 160 62 84 32 186 1755 157 200
ЭЦВ 8-40-180 40 180 69 84 32 186 1820 161 200
ЭЦВ 8-40-180 нрк 40 180 69 84 32 186 1820 163 200
ЭЦВ 8-40-200 40 200 75 85 45 186 2010 181 200
ЭЦВ 8-40-200 нрк 40 200 75 85 45 186 2010 186.5 200
ЭЦВ 8-40-230 40 230 84 85 45 186 2140 185 200
ЭЦВ 8-40-230 нрк 40 230 84 85 45 186 2140 191.5 200
ЭЦВ 8-40-260 40 260 100 85 45 186 2265 189 200
ЭЦВ 8-40-260 нрк 40 260 100 85 45 186 2265 200 200
ЭЦВ 8-46-40 нрк* 46 40   85 9 186 1100 71 200
ЭЦВ 8-46-60 нрк 46 60 27 85 13 186 1250 83 200
ЭЦВ 8-46-90 нрк 46 90 41 85 22 186 1430 131 200
ЭЦВ 8-46-120 нрк 46 120 47 85 22 186 1500 135 200
ЭЦВ 8-46-150 нрк* 46 150   85 33 186 1750   200
ЭЦВ 8-46-180 нрк* 46 180   85 33 186 1875   200
ЭЦВ 8-46-200 нрк* 46 200   85 45 186 2010   200
ЭЦВ 8-65-40 65 40 32 82 17 186 1320 118 200
ЭЦВ 8-65-55 65 55 40.5 84 22 186 1500 135 200
ЭЦВ 8-65-70 65 70 46 84 22 186 1560 139 200
ЭЦВ 8-65-80 65 80 57 84 32 186 1710 157 200
ЭЦВ 8-65-90 65 90 65 84 32 186 1780 159 200
ЭЦВ 8-65-110 65 110 70 84 33 186 1930 173 200
ЭЦВ 8-65-125 65 125 80 84 33 186 1995 177 200
ЭЦВ 8-65-135* 65 135 90 85 45 186     200
ЭЦВ 8-65-145 65 145 100 85 45 186 2240 196 200
ЭЦВ 8-65-160 65 160 104 85 45 186 2310 199 200
ЭЦВ 8-65-180 65 180 108 85 45 186 2390 202 200



Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения  +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

Виды скважинных насосов ЭЦВ:

Наименование

Подача м3/ч

Напор м.

Мощность кВт

Диаметр

Тип двигателя

Погружные скважинные насосы ЭЦВ 4

2,5-10

65-200

1,1-5,5

102,5мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 5

4-6,5

50-140

2,2-4

125мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 6

4-25

15-350

3-13

150мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 8

16-65

15-400

3-45

200мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 10

65-200

20-330

17-130

250мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 12

160-255

25-140

33-130

301мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы 2ЭЦВ 6

4-25

40-400

3-18,5

150мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 8

16-65

15-400

7,5-67

200мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 10

65-200

40-330

22-110

250мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 12

160-250

25-200

33-130

301мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 3ЭЦВ 6

4-25

40-400

3-15

150мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 3ЭЦВ 8

16-65

15-400

7,5-45

200мм

ДАП  погружные герметичные трехфазные (водозаполненные)
