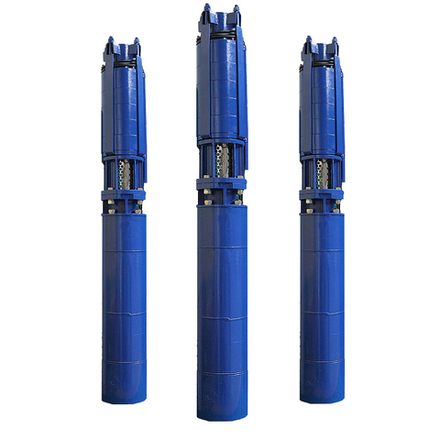

2ЭЦВ 10

2ЭЦВ 10

Центробежные скважинные насосы для воды типа 2ЭЦВ 10 предназначены для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

— Городское и сельское водоснабжение
— Ирригация, системы полива и орошения
— Промышленное водоснабжение
— Горнорудная промышленность
— Системы повышения давления
— Понижение уровня грунтовых вод

Скваженные насосы 2ЭЦВ 10 представляют собой агрегаты, состоящие из электрического двигателя, насоса и др. вспомогательных узлов.

2ЭЦВ 10 предназначены для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.

В данной линейке агрегатов установлен сегментный подшипник для работы с частотным преобразователем в пределах 30-50 Гц.

Примечание:

В агрегатах 2ЭЦВ 10-65-65, 2ЭЦВ 10-65-90, 2ЭЦВ 10-100-60, 2ЭЦВ 10-120-40 не установлен сегментный подшипник , но есть возможность его установки под заказ.



Технические характеристики

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
2ЭЦВ 10-65-65 нрк 65 65 42 83 22 235 1410 154 250
2ЭЦВ 10-65-90 нрк 65 90 49 84 26 235 1530 164 250
2ЭЦВ 10-65-100 нрк 65 100 55 85 30 235 1560 205 250
2ЭЦВ 10-65-110 нрк 65 110 65 85 30 235 1570 215 250
2ЭЦВ 10-65-125 нрк 65 125 73 86 37 235 1660 220 250
2ЭЦВ 10-65-125 нро 65 125 73 86 37 235 1660 223 250
2ЭЦВ 10-65-150 нрк 65 150 81 86 37 235 1675 219 250
2ЭЦВ 10-65-175 нрк 65 175 96 86 45 235 1820 254 250
2ЭЦВ 10-65-200 нрк 65 200 110 86 55 235 1875 266 250
2ЭЦВ 10-65-225 нрк 65 225 120 86 55 235 1950 273 250
2ЭЦВ 10-65-250 нрк 65 250 138 86 65 235 2100 302 250
2ЭЦВ 10-65-275 нрк 65 275 158 86 75 235 2250 316 250
2ЭЦВ 10-77-65 нрк 77 65 49 86 30 235 1410 193 250
2ЭЦВ 10-77-100нрк 77 100 73 86 30 235 1490 200 250
2ЭЦВ 10-77-130нрк 77 130 90 86 45 235 1660 233 250
2ЭЦВ 10-77-265нрк* 77 265     90 235     250
2ЭЦВ 10-77-300нрк 77 300 210 86 90 235 2375 351 250
2ЭЦВ 10-77-330нрк* 77 330     110 235     250
2ЭЦВ 10-100-60 нро 100 60 55 83 22 235 1525 167 250
2ЭЦВ 10-100-100 нро 100 100 83 86 37 235 1745 232 250
2ЭЦВ 10-100-120 нро 100 120 105 86 55 235 1960 277 250
2ЭЦВ 10-100-140 нро 100 140 120 86 55 235 2055 287 250
2ЭЦВ 10-120-40 нро 120 40 46 83 22 235 1430 162 250
2ЭЦВ 10-120-60 нро 120 60 67 85 30 235 1515 215 250
2ЭЦВ 10-120-80 нро 120 80 83 86 37 235 1650 232 250
2ЭЦВ 10-120-100 нро 120 100 105 86 45 235 1815 260 250
2ЭЦВ 10-120-120 нро 120 120 125 86 55 235 1960 279 250
2ЭЦВ 10-120-140 нро 120 140 140 86 75 235 2205 328 250
2ЭЦВ 10-120-160 нро 120 160 154 86 75 235 2300 340 250
2ЭЦВ 10-120-230 нро 120 200 190 86 90 235 3130 407 250
2ЭЦВ 10-140-70 нро 140 70 85 86 37 235 1760 230 250
2ЭЦВ 10-140-110* 140 110 137 86 55 235 2210 289 250
2ЭЦВ 10-160-25 нро 160 25 41 85 30 235 1400 195 250
2ЭЦВ 10-160-35 нро 160 35 52 85 30 235 1560 220 250
2ЭЦВ 10-160-50 нро 160 50 72 86 37 235 1590 229 250
2ЭЦВ 10-160-75 нро 160 75 102 86 45 235 1820 248 250
2ЭЦВ 10-160-100 нро 160 100 130 86 65 235 2100 310 250
2ЭЦВ 10-160-125 нро 160 125 170 86 75 235 2350 335 250
2ЭЦВ 10-160-150 нро 160 150 210 86 90 235 2640 371 250
2ЭЦВ 10-180-70 нро 180 70 105 86 45 235 1820 248 250
2ЭЦВ 10-200-50 нро 200 50 83 86 45 235 1655 233 250
2ЭЦВ 10-200-75 нро 200 75 120 86 55 235 1870 261 250
2ЭЦВ 10-200-100 нро 200 100 160 86 75 235 2180 314 250
2ЭЦВ 10-200-125 нро 200 125 200 86 90 235 2730 444 250
2ЭЦВ10-200-150нро 200 150 240 86 110 235 2930 453 250

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

Виды скважинных насосов ЭЦВ:

Наименование

Подача м3/ч

Напор м.

Мощность кВт

Диаметр

Тип двигателя

Погружные скважинные насосы ЭЦВ 4

2,5-10

65-200

1,1-5,5

102,5мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 5

4-6,5

50-140

2,2-4

125мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 6

4-25

15-350

3-13

150мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 8

16-65

15-400

3-45

200мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 10

65-200

20-330

17-130

250мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 12

160-255

25-140

33-130

301мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы 2ЭЦВ 6

4-25

40-400

3-18,5

150мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 8

16-65

15-400

7,5-67

200мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 10

65-200

40-330

22-110

250мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 12

160-250

25-200

33-130

301мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 3ЭЦВ 6

4-25

40-400

3-15

150мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 3ЭЦВ 8

16-65

15-400

7,5-45

200мм

ДАП  погружные герметичные трехфазные (водозаполненные)
