ЭЦВ 10

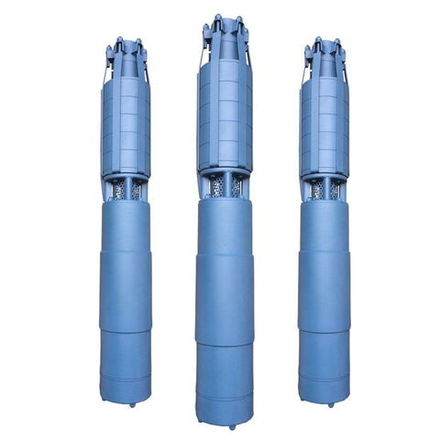

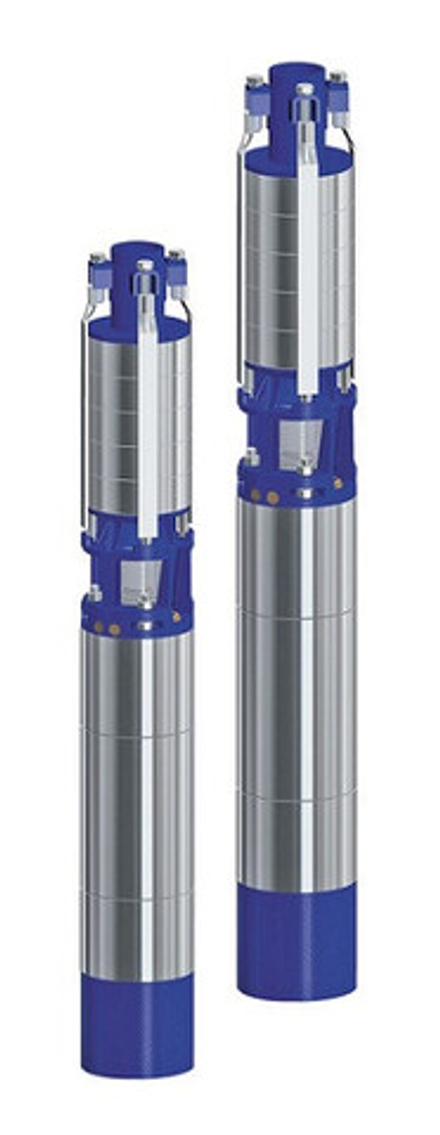

ЭЦВ 10

Погружные центробежные скважинные насосы ЭЦВ 10 предназначены для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

— Городское и сельское водоснабжение
— Ирригация, системы полива и орошения
— Промышленное водоснабжение
— Горнорудная промышленность
— Системы повышения давления
— Понижение уровня грунтовых вод

Скважинные насосы ЭЦВ 10 представляют собой агрегаты, состоящие из электрического двигателя, насоса и др. вспомогательных узлов.
ЭЦВ 10 предназначены для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.



Технические характеристики

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
ЭЦВ 10-65-65 нро 65 65 45 83 22 235 1275 139 250
ЭЦВ 10-65-65 нрк 65 65 45 83 22 235 1275 137 250
ЭЦВ 10-65-90 нро 65 90 52 85 33 235 1345 181 250
ЭЦВ 10-65-90 нрк 65 90 52 85 33 235 1345 179 250
ЭЦВ 10-65-100 нро 65 100 58 85 33 235 1345 181 250
ЭЦВ 10-65-100 нрк 65 100 58 85 33 235 1345 179 250
ЭЦВ 10-65-110 нро 65 110 65 85 33 235 1430 186 250
ЭЦВ 10-65-110 нрк 65 110 65 85 33 235 1430 183 250
ЭЦВ 10-65-125 нро 65 125 71 85 33 235 1430 186 250
ЭЦВ 10-65-125 нрк 65 125 71 85 33 235 1430 189 250
ЭЦВ 10-65-150 нро 65 150 77 86 37 235 1520 204 250
ЭЦВ 10-65-150 нрк 65 150 77 86 37 235 1520 198 250
ЭЦВ 10-65-175 нрк 65 175 93 86 45 235 1670 222 250
ЭЦВ 10-65-175 нро 65 175 93 86 45 235 1670 228 250
ЭЦВ 10-65-200 нрк 65 200 106 86 55 235 1720 236 250
ЭЦВ 10-65-200 нро 65 200 106 86 55 235 1720 241 250
ЭЦВ 10-65-225 нрк 65 225 125 86 55 235 1800 242 250
ЭЦВ 10-65-250 нрк 65 250 135 86 65 235 1940 267 250
ЭЦВ 10-65-275 нрк 65 275 155 86 75 235 2095 293 250
ЭЦВ 10-65-300 нрк* 65 300 165 86 90 235     250
ЭЦВ 10-65-325 нрк* 65 325 178 86 90 235     250
ЭЦВ 10-77-65 нрк 77 65 52 86 33 235 1270 171 250
ЭЦВ 10-77-100 нрк 77 100 73 86 33 235 1340 177 250
ЭЦВ 10-77-130 нрк* 77 130     45 235     250
ЭЦВ 10-77-165 нрк 77 165 120 86 55 235 1640 230 250
ЭЦВ 10-77-200 нрк* 77 200     65 235     250
ЭЦВ 10-77-230 нрк 77 230 160 86 75 235 1960 283 250
ЭЦВ 10-77-265 нрк* 77 265     90 235     250
ЭЦВ 10-77-300 нрк* 77 300     90 235     250
ЭЦВ 10-77-330 нрк* 77 330     110 235     250
ЭЦВ 10-100-120 нро 100 120 110 86 55 235 1810 250 250
ЭЦВ 10-120-20 нро* 120 20 27 85 22 235     250
ЭЦВ 10-120-40 нро 120 40 42 85 22 235 1305 145 250
ЭЦВ 10-120-60 нро 120 60 65 85 33 235 1370 186 250
ЭЦВ 10-120-80 нро 120 80 85 86 33 235 1480 194 250
ЭЦВ 10-120-100 нро 120 100 95 86 45 235 1670 227 250
ЭЦВ 10-120-120 нро 120 120 115 86 55 235 1815 248 250
ЭЦВ 10-120-140 нро 120 140 141 86 65 235 1975 277 250
ЭЦВ 10-120-160 нро 120 160 154 86 75 235 2145 305 250
ЭЦВ 10-140-70 нро* 140 70     33 235     250
ЭЦВ 10-140-90 нро* 140 90     45 235     250
ЭЦВ 10-140-160 нро 140 160 180 86 75 235 2540 332 250
ЭЦВ 10-140-190 нро* 140 190     90 235     250
ЭЦВ 10-140-205 нро* 140 205     90 235     250
ЭЦВ 10-140-260 нро* 140 260     130 235     250
ЭЦВ 10-160-25 нро 160 25 36 85 17 235 1185 127 250
ЭЦВ 10-160-35 нро 160 35 47 85 22 235 1440 155 250
ЭЦВ 10-160-50 нро 160 50 67 85 33 235 1410 190 250
ЭЦВ 10-160-75 нро 160 75 98 86 45 235 1680 229 250
ЭЦВ 10-160-100 нро 160 100 130 86 55 235 1895 255 250
ЭЦВ 10-160-125 нро 160 125 165 86 75 235 2200 308 250
ЭЦВ 10-160-140 нро 160 140 180 86 90 235 2495 350 250
ЭЦВ 10-160-150 нро 160 150 185 86 90 235 2495 351 250
ЭЦВ 10-160-180 нро 160 180 228 86 110 235 2925 437 250
ЭЦВ 10-160-210 нро* 160 210     130 235     250
ЭЦВ 10-180-20 нро* 180 20     33 235     250
ЭЦВ 10-180-30 нро* 180 30     33 235     250
ЭЦВ 10-180-45 нро 180 45   86 33 235 1414 190 250
ЭЦВ 10-180-70 нро 180 70 102 86 45 235 1670 226 250
ЭЦВ 10-180-95 нро 180 95   86 55 235 1895 255 250
ЭЦВ 10-180-120 нро* 180 120     75 235     250
ЭЦВ 10-180-145 нро* 180 145     90 235     250
ЭЦВ 10-180-175 нро* 180 175     110 235     250
ЭЦВ 10-180-205 нро 180 205 260 86 130 235 3100 452 250
ЭЦВ 10-200-25 нро 200 25 44 85 22 235 1265 141.5 250
ЭЦВ 10-200-50 нро 200 50 83 85 45 235 1505 214 250
ЭЦВ 10-200-65 нро 200 65 120 86 55 235 1725 239 250
ЭЦВ 10-200-75 нро 200 75 120 86 55 235 1725 239 250
ЭЦВ10-200-100нро 200 100 160 86 75 235 2035 292 250
ЭЦВ10-200-125нро 200 125 187 86 90 235 2730 444 250



Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения  +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

Виды скважинных насосов ЭЦВ:

Наименование

Подача м3/ч

Напор м.

Мощность кВт

Диаметр

Тип двигателя

Погружные скважинные насосы ЭЦВ 4

2,5-10

65-200

1,1-5,5

102,5мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 5

4-6,5

50-140

2,2-4

125мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 6

4-25

15-350

3-13

150мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 8

16-65

15-400

3-45

200мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 10

65-200

20-330

17-130

250мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 12

160-255

25-140

33-130

301мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы 2ЭЦВ 6

4-25

40-400

3-18,5

150мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 8

16-65

15-400

7,5-67

200мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 10

65-200

40-330

22-110

250мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 12

160-250

25-200

33-130

301мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 3ЭЦВ 6

4-25

40-400

3-15

150мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 3ЭЦВ 8

16-65

15-400

7,5-45

200мм

ДАП  погружные герметичные трехфазные (водозаполненные)
