ЭЦВ 12

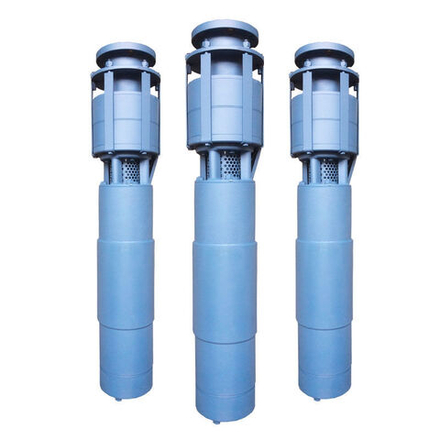

ЭЦВ 12

Погружные центробежные скважинные насосы ЭЦВ 12 предназначены для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

— Городское и сельское водоснабжение
— Ирригация, системы полива и орошения
— Промышленное водоснабжение
— Горнорудная промышленность
— Системы повышения давления
— Понижение уровня грунтовых вод

Скважинные насосы ЭЦВ 12 представляют собой агрегаты, состоящие из электрического двигателя, насоса и др. вспомогательных узлов.
ЭЦВ 12 предназначены для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.



Технические характеристики

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
ЭЦВ 12-160-65 нро 160 65 93 86 45 281 1345 220 301
ЭЦВ 12-160-100 нро 160 100 133 86 55 281 1480 246 301
ЭЦВ 12-160-140 нро 160 140 165 86 75 281 1705 301 301
ЭЦВ 12-160-175 нро 160 175 225 86 110 281 2025 402 301
ЭЦВ 12-160-200 нро 160 200 278 86 130 281 2265 435 301
ЭЦВ 12-200-35 нро 200 35 69 85 33 281 1425 219 301
ЭЦВ 12-200-70 нро 200 70 120 86 55 281 1725 261 301
ЭЦВ 12-200-105 нро 200 105 190 86 90 281 2235 361 301
ЭЦВ 12-200-140 нро 200 140 270 86 110 281 2750 463 301
ЭЦВ 12-210-25 нро 210 25 55 86 22 281 1340 161 301
ЭЦВ 12-210-55 нро 210 55 98 86 45 281 1680 251 301
ЭЦВ 12-210-100 нро 210 100 190 86 90 281 2235 361 301
ЭЦВ 12-250-35 нро 250 35 75 86 37 281 1365 202 301
ЭЦВ 12-250-70 нро 250 70 146 86 75 281 1870 301 301
ЭЦВ 12-250-105 нро 250 105 235 86 110 281 2235 361 301
ЭЦВ 12-250-140 нро 250 140 270 86 130 281 2750 463 301
ЭЦВ 12-255-30 нро 255 30 69 86 33 281 1425 219 301

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения  +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

Виды скважинных насосов ЭЦВ:

Наименование

Подача м3/ч

Напор м.

Мощность кВт

Диаметр

Тип двигателя

Погружные скважинные насосы ЭЦВ 4

2,5-10

65-200

1,1-5,5

102,5мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 5

4-6,5

50-140

2,2-4

125мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 6

4-25

15-350

3-13

150мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 8

16-65

15-400

3-45

200мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 10

65-200

20-330

17-130

250мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 12

160-255

25-140

33-130

301мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы 2ЭЦВ 6

4-25

40-400

3-18,5

150мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 8

16-65

15-400

7,5-67

200мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 10

65-200

40-330

22-110

250мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 12

160-250

25-200

33-130

301мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 3ЭЦВ 6

4-25

40-400

3-15

150мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 3ЭЦВ 8

16-65

15-400

7,5-45

200мм

ДАП  погружные герметичные трехфазные (водозаполненные)
