3ЭЦВ 8

3ЭЦВ 8

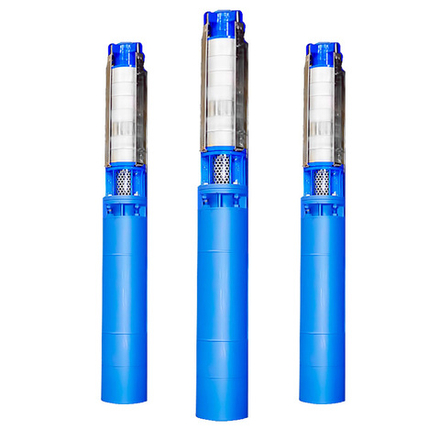

Центробежные скважинные насосы для воды типа 3ЭЦВ 8 предназначены для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

— Городское и сельское водоснабжение
— Ирригация, системы полива и орошения
— Промышленное водоснабжение
— Горнорудная промышленность
— Системы повышения давления
— Понижение уровня грунтовых вод

Скважинные насосы 3ЭЦВ 8 представляют собой агрегаты, состоящие из электрического двигателя, насоса и др. вспомогательных узлов.

3ЭЦВ 8 предназначены для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.

На данную линейку агрегатов имеется возможность установки сегментного подшипника для работы с частотным преобразователем в пределах 30-50 Гц.



Технические характеристики

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
3ЭЦВ 8-16-100 16 100 16 77 7.5 189 1260 74 200
3ЭЦВ 8-16-140 16 140 26 82 13 189 1450 126 200
3ЭЦВ 8-16-160 16 160 30 82 13 189 1500 130 200
3ЭЦВ 8-16-180 16 180 34 82 15 189 1570 132 200
3ЭЦВ 8-16-200 16 200 41 82 15 189 1600 158 200
3ЭЦВ 8-16-260 16 260 55 82 18.5 189 1835 165 200
3ЭЦВ 8-25-55 25 55 15 77 7.5 189 1150 76 200
3ЭЦВ 8-25-55 нрк 25 55 15 77 7.5 189 1150 79 200
3ЭЦВ 8-25-70 25 70 18 77 7.5 189 1190 77 200
3ЭЦВ 8-25-70 нрк 25 70 18 77 7.5 189 1190 79 200
3ЭЦВ 8-25-100 25 100 30 77 11 189 1360 114 200
3ЭЦВ 8-25-100 нрк 25 100 30 77 11 189 1360 118 200
3ЭЦВ 8-25-110 25 110 30 77 11 189 1360 114 200
3ЭЦВ 8-25-110 нрк 25 110 30 77 11 189 1360 118 200
3ЭЦВ 8-25-125 25 125 32 77 13 189 1430 124 200
3ЭЦВ 8-25-150 25 150 37 82 15 189 1510 130 200
3ЭЦВ 8-25-150 нрк 25 150 37 82 15 189 1510 139 200
3ЭЦВ 8-25-180 25 180 45 82 18.5 189 1630 139 200
3ЭЦВ 8-25-180 нрк 25 180 45 82 18.5 189 1630 155 200
3ЭЦВ 8-25-230 25 230 60 83 22 189 1865 155 200
3ЭЦВ 8-25-230 нрк 25 230 60 83 22 189 1865 161 200
3ЭЦВ 8-25-300 25 300 70 85 30 189 2155 187 200
3ЭЦВ 8-25-340 25 340 90 84 45 189 2295 182 200
3ЭЦВ 8-25-400 25 400 90 84 45 189 2500 213 200
3ЭЦВ 8-40-40 40 40 20 77 7.5 189 1200 78 200
3ЭЦВ 8-40-40 нрк 40 40 20 77 7.5 189 1200 80 200
3ЭЦВ 8-40-60 40 60 25 82 11 189 1305 85 200
3ЭЦВ 8-40-60 нрк 40 60 25 82 11 189 1305 88 200
3ЭЦВ 8-40-75 40 75 32 82 13 189 1410 93 200
3ЭЦВ 8-40-90 40 90 33 82 15 189 1440 128 200
3ЭЦВ 8-40-90 нрк 40 90 33 82 15 189 1500 131 200
3ЭЦВ 8-40-120 40 120 44 83 22 189 1650 150 200
3ЭЦВ 8-40-120 нрк 40 120 44 83 22 189 1650 159 200
3ЭЦВ 8-40-150 40 150 57 84 30 189 1820 168 200
3ЭЦВ 8-40-150 нрк 40 150 57 84 30 189 1820 174 200
3ЭЦВ 8-40-180 40 180 66 85 37 189 2000 186 200
3ЭЦВ 8-40-180 нрк 40 180 66 85 37 189 2000 194 200
3ЭЦВ 8-40-200 40 200 73 85 37 189 2055 187 200
3ЭЦВ 8-65-40 65 40 32 82 18.5 189 1440 130 200
3ЭЦВ 8-65-70 65 70 48 83 22 189 1680 152 200
3ЭЦВ 8-65-90 65 90 63 84 30 189 1960 182 200
3ЭЦВ 8-65-110 65 110 72 85 37 189 2050 188 200
3ЭЦВ 8-65-125 65 125 80 85 37 189 2120 190 200
3ЭЦВ 8-65-145 65 145 98 84 45 189 2365 217 200
3ЭЦВ 8-65-180 65 180 113 84 45 189 2515 218 200

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения  +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов 3ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

Виды скважинных насосов ЭЦВ:

Наименование

Подача м3/ч

Напор м.

Мощность кВт

Диаметр

Тип двигателя

Погружные скважинные насосы ЭЦВ 4

2,5-10

65-200

1,1-5,5

102,5мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 5

4-6,5

50-140

2,2-4

125мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 6

4-25

15-350

3-13

150мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 8

16-65

15-400

3-45

200мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 10

65-200

20-330

17-130

250мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы ЭЦВ 12

160-255

25-140

33-130

301мм

ПЭДВ  погружные трехфазные водонаполненные

Погружные скважинные насосы 2ЭЦВ 6

4-25

40-400

3-18,5

150мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 8

16-65

15-400

7,5-67

200мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 10

65-200

40-330

22-110

250мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 2ЭЦВ 12

160-250

25-200

33-130

301мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 3ЭЦВ 6

4-25

40-400

3-15

150мм

ДАП  погружные герметичные трехфазные (водозаполненные)

Погружные скважинные насосы 3ЭЦВ 8

16-65

15-400

7,5-45

200мм

ДАП  погружные герметичные трехфазные (водозаполненные)
