Перекачиваемая среда:

• чистая вода;
• канализационные стоки;
• вода с загрязнениями.

Области применения:

• канализационное водоотведение;
• ЖКХ;
• водоканалы;
• дренажные системы;
• перекачивание стоков на предприятиях тяжелой промышленности;
• ТЭС;
• Орошение земель индивидуальных хозяйств.

Электрические центробежные насосы используются для перекачивания и забора городских сточных масс, неагрессивных химически жидкостей, которые имеют незначительное количество примесей (не более 2%). Устройства можно применять на любых других объектах и производствах, где совпадают условия безопасности и эксплуатации. Общие требования безопасности, которым соответствуют насосы – ГОСТ 31839-2012. Но они не предназначены для работы на взрыво- и пожароопасных предприятиях. Могут работать в зонах с высокой сейсмической активностью (до 7 баллов по МСК-64). Насосы типа СД полностью взаимозаменяемы. Рабочее колесо может быть выполнено в разном диаметре по усмотрению заказчика, что позволяет использовать насос в разных условиях.

Характеристики перекачиваемой среды:

• плотность – до 1050 кг/м³;
• водородный показатель – 6…8,5;
• содержание твердых включений – не более 1% от массы, до 5 миллиметров в размере;
• температура – до +80 °С;
• содержание газа – не более 5%.

Принцип работы и устройство насоса

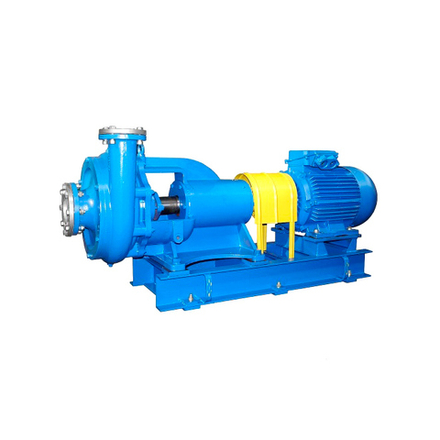

Цельный чугунный корпус имеет спиралевидный отвод, который переходит в напорный патрубок. Патрубок имеет боковое расположение в той же плоскости, что и ось вращения, располагается вертикально. Напорный патрубок может поворачиваться на разный угол, зависящий от условий эксплуатации. Входной патрубок располагается горизонтально в крышке корпуса, которая прикреплена к корпусу болтами и уплотнена специальной прокладкой. Рабочее колесо одностороннего входа разгружается от осевых сил при помощи радиальных лопаток, расположенных на диске колеса. К корпусу прикреплен кронштейн, в котором установлены опорные подшипники для ротора. Вращение его начинает электродвигатель через соединительную муфту. Использовать можно разные типы муфт. Ротор вращается по часовой стрелке.

МАРКИ И ХАРАКТЕРИСТИКИ НАСОСОВ СД
