С возможностью наружной установки

С возможностью наружной установки

Насосы для очистки промышленных стоков, обработки деталей и продукции химическими реагентами, скрубберов. Могут устанавливаться как полупогружные, так и снаружи емкости.

В наличии
Предзаказ
по запросу
0 руб
В наличии
Предзаказ
по запросу
0 руб
В наличии
Предзаказ
по запросу
0 руб
В наличии
Предзаказ
по запросу
0 руб
В наличии
Предзаказ
по запросу
0 руб
В наличии
Предзаказ
по запросу
0 руб

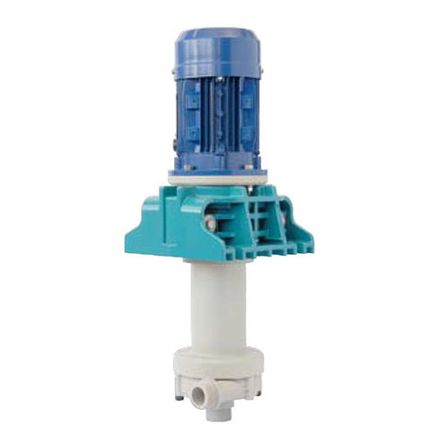

Полупогружные центробежные насосы предназначены для перекачивания химических и нейтральных жидкостей. Для корректной и безопасной работы насосного оборудования условия окружающей среды и такие характеристики перекачиваемого продукта, как химическая активность, вязкость, удельный вес, давление, должны быть совместимы с характеристикам агрегата.

Представленные в этом разделе каталога насосы можно использовать как для полупогружного, так и внешнего монтажа. Для установки в емкость агрегаты комплектуются отсоединяемой напорной колонной. В случае наружного монтажа емкость и насос необходимо соединить специальной сливной трубкой.

Существует два варианта соединения агрегата с системой перекачивания:

  • резьбовое;
  • фланцевое.

По запросу поставляется фильтр для всасывающего патрубка. Доступны варианты комплектации с опорной плитой из термопластика или без нее.

Конструкция и ее преимущества

Полупогружные центробежные насосы представляют собой обычные центробежные модели с вытянутым корпусом, где импеллер находится в наиболее удаленной от электродвигателя точке. Такая конструкция позволяет без риска попадания жидкости в привод опустить проточную часть в перекачиваемую жидкость.

Насосы этого типа обладают двумя важными преимуществами:

  • Поднятие жидкости с необходимой глубины без применения дополнительного самовсасывающего насоса. Это позволяет избежать сложностей с самовсасыванием, которые связаны с предварительным заливом, установкой обратного клапана, а также риском кавитации.
  • Конструкцией не предусмотрен такой расходный элемент классического насоса, как уплотнения между двигателем и проточной частью. Любое уплотнение удорожает агрегат, имеет ограниченный срок использования, а при его естественном износе происходят проливы перекачиваемой жидкости. У полупогружных центробежных насосов единственное уплотнение – это система защиты от паров, которая устанавливается на весь срок службы агрегата.

Предлагаемое насосное оборудование изготавливается из химически стойких термопластичных материалов. В проточной части отсутствуют металлические элементы, контактирующие с перекачиваемой средой.

Корпус насоса производится методом литья из следующих материалов:

  • WR. Его базовый компонент – полипропилен (PP), который усилен стекловолокном для увеличения механической прочности и эксплуатационных характеристик.
  • FC. Этот материал изготавливается на базе поливинилиденфторид (PVDF). Для увеличения механической прочности и эксплуатационных качеств без снижения стойкости к химическим веществам базовый компонент усиливается углеродными волокнами.

Насос сконструирован таким образом, чтобы можно было быстро и без сложностей получить доступ ко всем основном узлам. Несложная конструкция значительно упрощает выполнение работ по техническому обслуживанию агрегата.

Основные компоненты:

  1. Электродвигатель.
  2. Муфта, соединяющая вал и двигатель.
  3. Базовый кронштейн, выполненный из усиленного полимерного материала. Он состоит из двух частей, что упрощает обслуживание насоса и двигателя. Может использоваться в качестве опоры насоса.
  4. Уплотнение системы пароизоляции.
  5. Стальной вал насоса, покрытый защитной оболочкой из термопластика.
  6. Корпус насоса и крыльчатка, выполненные из высокоустойчивых к химических веществам материалов.
  7. Присоединения (без отводной трубки) – резьба, по запросу NPT или ISO/ANSI фланец; Присоединения (с отводной трубкой):
    • для моделей из полипропилена – резьба, по запросу NPT или ISO/ANSI фланец;
    • для моделей из PVDF – ISO или ANSI фланец.
Схема элементов насоса Argal HME

Опционально полупогружные насосы комплектуются всасывающим фильтром (3 мм), опорной плитой из термопластика, подающим патрубком.

Каждая модель может оснащаться стандартизированными одно- или трехфазными электродвигателями. У этих приводов нет особого вала и фланца, все одинаковые. Электродвигатели имеют различную мощность (от 0,37 кВ до 7,5 кВ) и предназначены для работы с жидкостями с определенным удельным весом.

Доступны приводы с различными уровнями защиты. После IP указывается две цифры: первая обозначает степень защиты от попадания внутрь двигателя твердых частиц, вторая – уровень защиты от проникновения воды.

IP Защита от попадания посторонних предметов Защита от попадания воды
4 от твердых частиц, размер которых более 1 мм от водных брызг со всех сторон
5 от пыли от струй воды с любых направлений
6 полная защита от попадания пыли (пыленепроницаемый) Защищено от сильных водяных струй

В соответствии с защитой IP, которая указана на идентификационной табличке электропривода и условий окружающей среды, следует обеспечить дополнительную защиту, которая создаст правильную вентиляцию и быстрый отвод дождевой воды.

Выпускаются также версии со взрывозащитой (E-exd), предназначенные для работы с легковоспламеняющимися жидкостями.

Насосы выпускаются с погружной частью длиной 275 или 450 мм. Глубину погружения можно увеличить путем добавления удлинения всасывания. При использовании наращивания более 250 мм необходимо предусмотреть кронштейн, который будет сохранять поперечное смещение посредством расширения в 1-3 мм, без его блокирования. Погружную часть можно увеличить максимально на 500 мм, при этом номинальный диаметр должен совпадать с диаметром входа в насос.

Жесткое соединение представляет собой две полумуфты. Такая конструкция обеспечивает автоматическую центровку вала. Электропривод и корпус насоса соединены опорным кронштейном, состоящим из двух одинаковых частей. Такое решение делает монтаж и обслуживание оборудования значительно проще. В системах, где недостаточно свободного пространства, опорный кронштейн используется как опорная плита.

Существуют модели для перекачивания кристаллизующихся жидкостей и для работы с сухим ходом, но не более 15 минут. Для продолжения перекачивания корпус агрегата необходимо поместить в жидкость.

Условия эксплуатации

Перед началом использования необходимо убедиться, что насос пригоден для перекачивания жидкости с теми или иными химическими и физическими характеристиками. Наибольшее давление, которое агрегат способен выдержать, не должно быть выше допустимого значения в 1,5 раза. Не допускается эксплуатация насоса с закрытой подачей. На погружаемую часть не должны воздействовать боковые гидродинамические удары.

Температура воздуха и перекачиваемых жидкостей для разных материалов исполнения насоса указана в таблице:

Материал Температура окружающего воздуха, °С Температура перекачиваемой среды, °С
WR от 0 до +40 70
FC от -10 до +40 90

Диаметр импеллера и мощность установленного двигателя определяют удельный вес, при котором выполняется перекачивание жидкости при температуре 25°С.

Насосы могут использоваться для работы с жидкостями, в состав которых входит менее 20% твердых неабразивных элементов размером не более 1 мм. Агрегаты не подходят для перекачивания сред с волокнистыми, клейкими или абразивными элементами. Допускается присутствие в жидкости абразивных тел размером максимум 3 мм.

Для моделей, выполненных из материала на основе PVDF, допустимое содержание металлических частиц в перекачиваемой жидкости составляет 0,5%, при этом их размер должен быть менее 0,5 мм. Для работы с такими средами требуется предварительная фильтрация или осаждение частиц на нескольких этапах, чтобы соблюсти необходимые пределы.

Чтобы производительность насоса соответствовала заявленной, кинематическая вязкость не должна быть выше 25 сСт. Для перекачивания более вязких веществ до 75 сСт насос необходимо оснастить подходящим рабочим колесом и двигателем.

Позвоните нам по тел.: (843) 514-80-08, наши специалисты в отделе продаж  подберут подходящее под ваши задачи насосное оборудование. Мы работаем со всеми городами России.
