Инструкция к пневматическому двигателю серии d600
Инструкция к насосным трубам Gruen
Инструкция к трубам DL-PP, DLPVDF, DL-Alu ,DL- Niro торговой марки Gruen Pumpen
Электропривод и патрубок насоса упакованы отдельно друг от друга. Дополнительно
можно заказать аксессуары. Пожалуйста, при получении осмотрите внимательно
упаковку, чтобы не было ни каких повреждений.

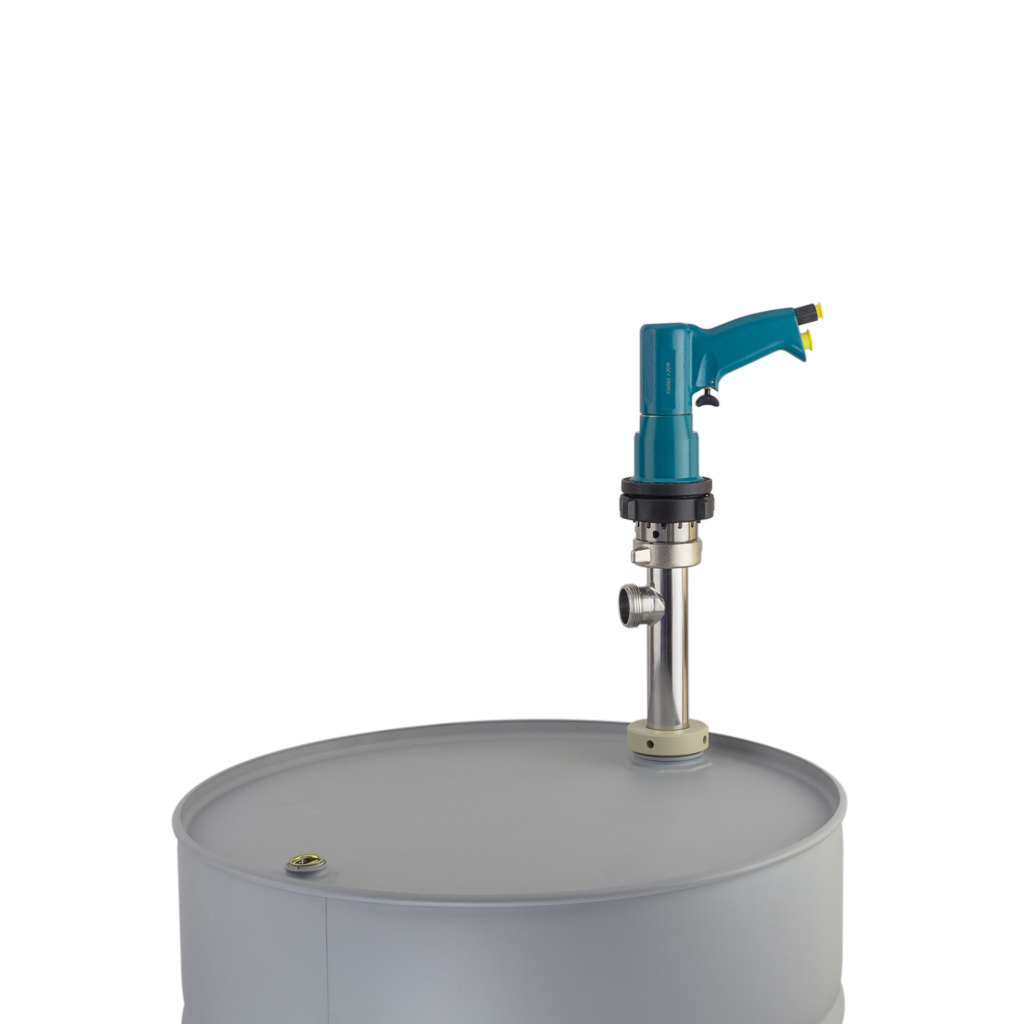

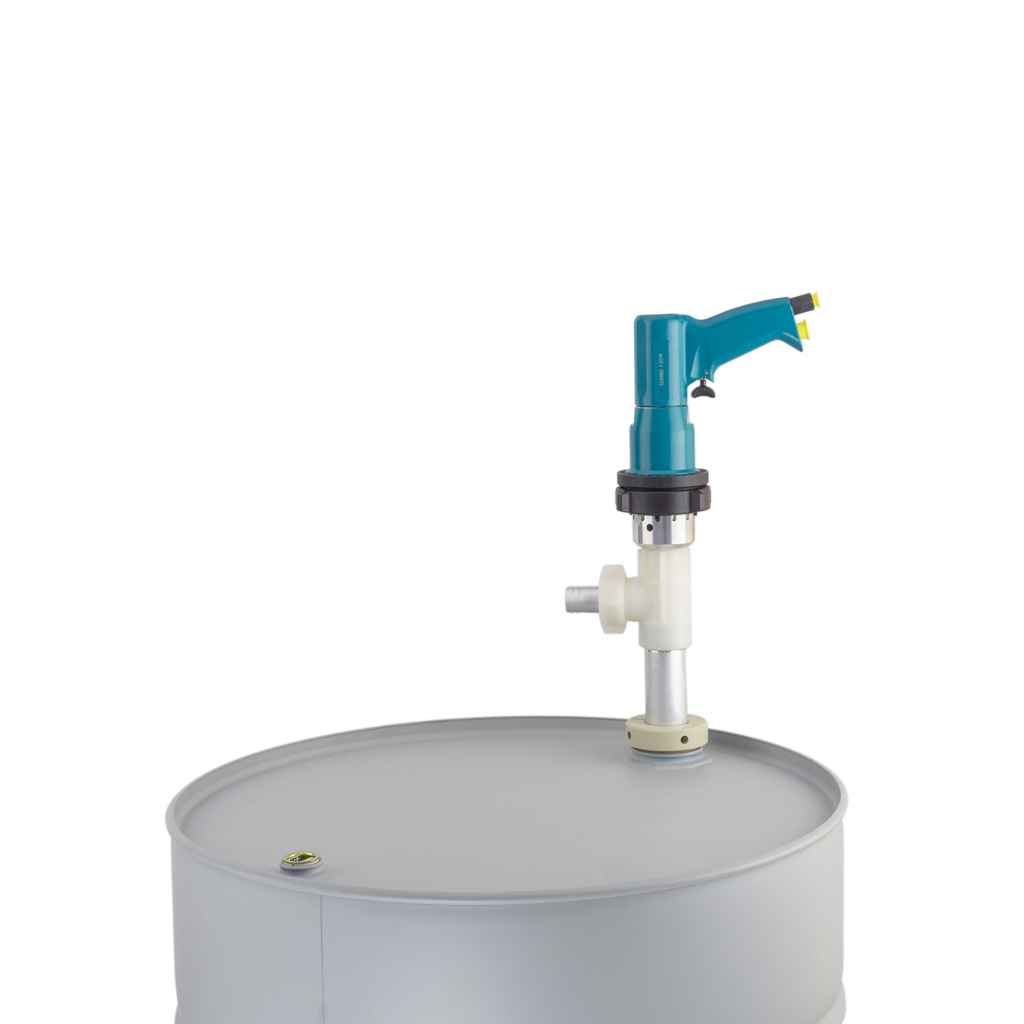

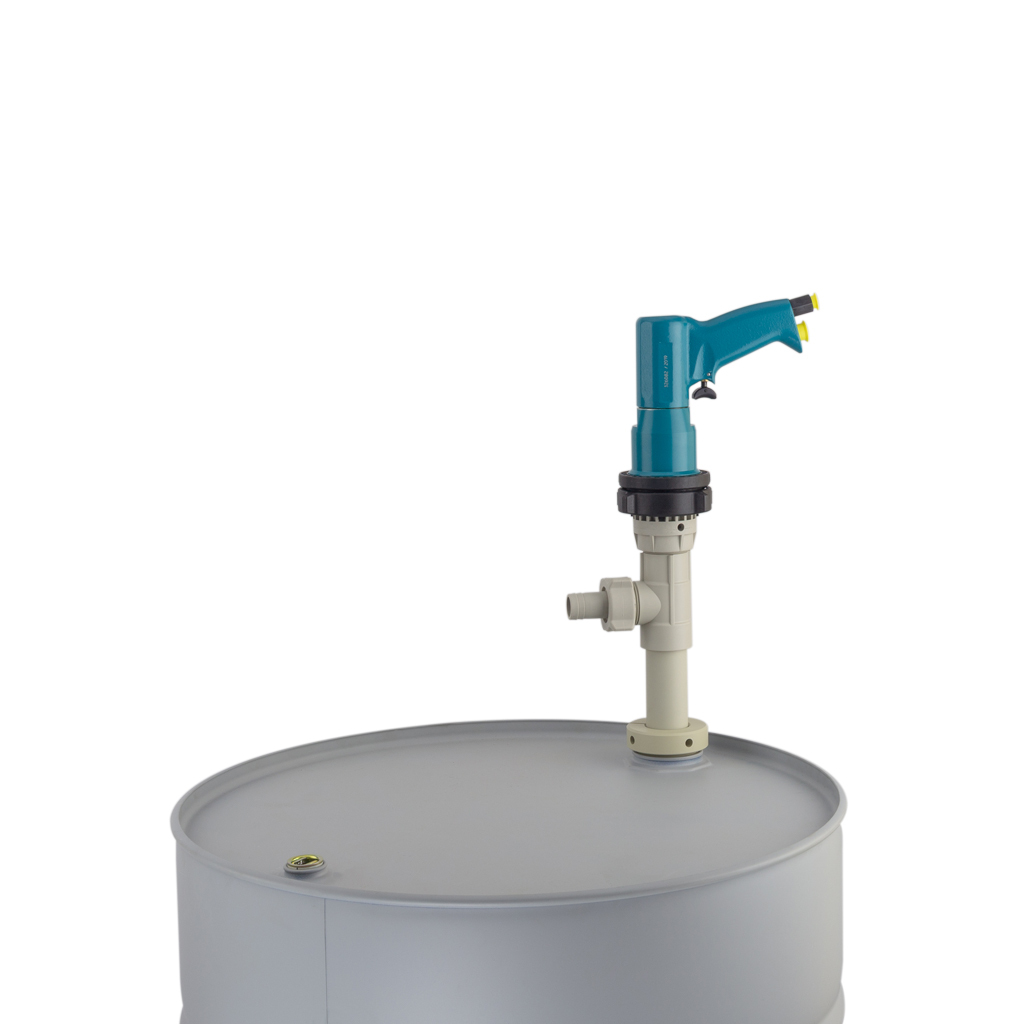

1. Описание.
- Бочковой насос используется для перекачки нейтральных или агрессивных
жидкостей из бочки или контейнера.
- Бочковые насосы доступны в следующих исполнениях (см ниже).
- Двигатель и насосная станция легко соединяются
- При использовании правильного подобранного материала исполнения насосной
части и аксессуаров бочкового насоса это безопасное и надежное устройство.

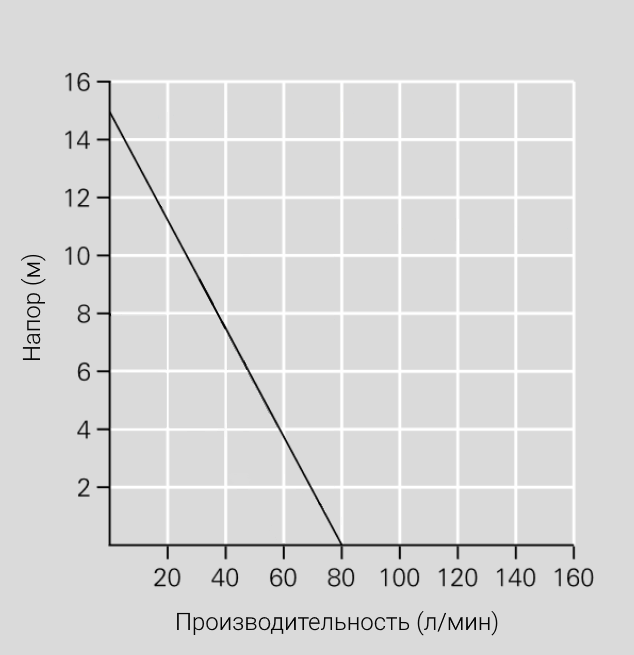

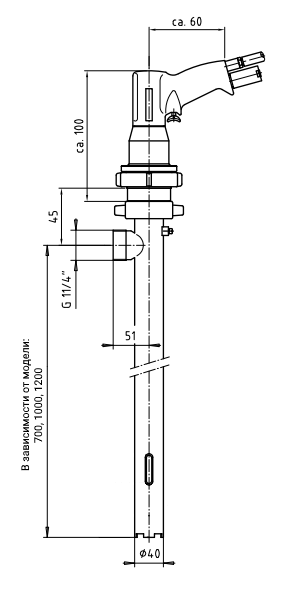

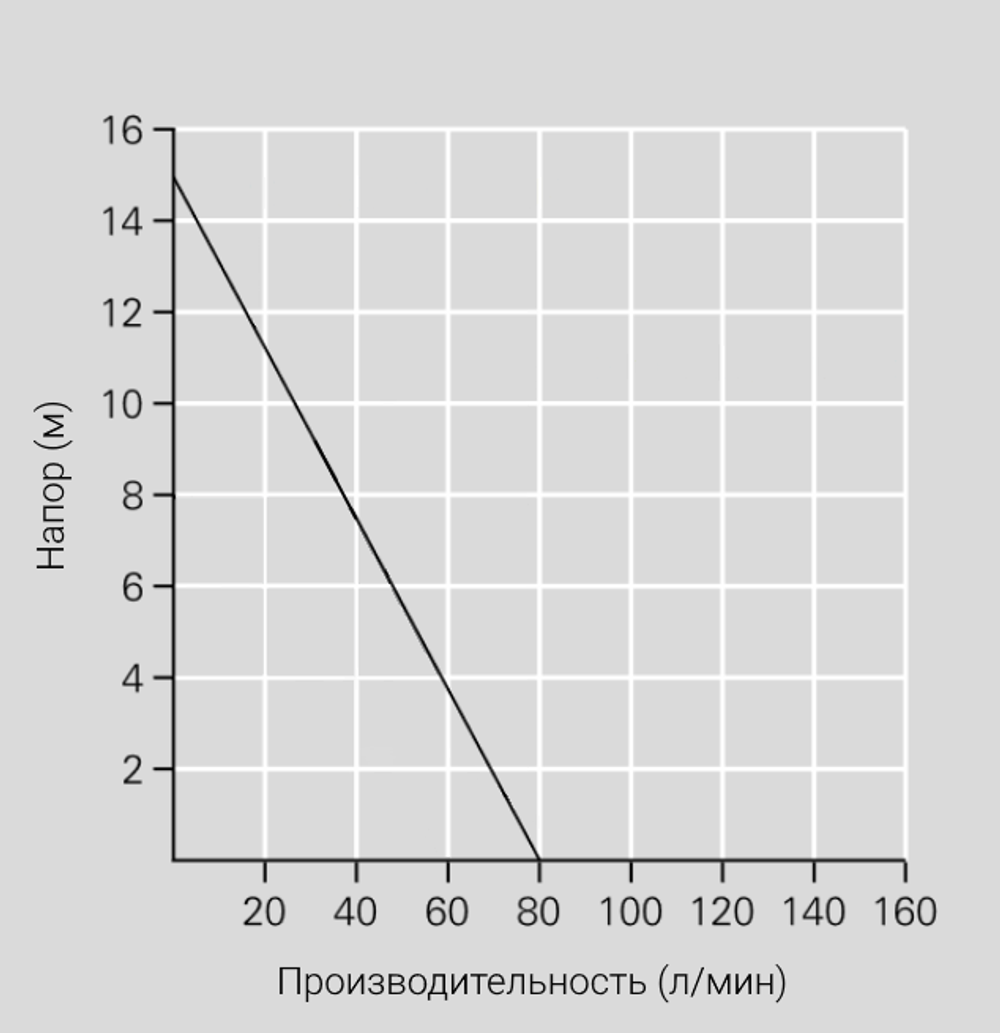

2. Технические данные
| Тип |
Материал |
Материал Вала |
Зона 0 |
Колесо=A/R, Винт=S |
| |
|
Нерж.
сталь |
Хастеллой |
|
Материал |
Тип |
Коли
чество |
| PP-A |
PP |
X |
X |
нет |
PP |
A |
1 |
| PP-R |
PP |
X |
X |
нет |
PP |
R |
3 |
| PP-S |
PP |
X |
X |
нет |
PP |
S |
1 |
| PVDF-A |
PVDF |
|
X |
нет |
ETFE |
A |
1 |
| PVDF-R |
PVDF |
|
X |
нет |
ETFE |
R |
3 |
| PVDF-S |
PVDF |
|
X |
нет |
ETFE |
S |
1 |
| PP-R/4 |
PP |
X |
X |
нет |
PP |
R |
4 |
| PP-R/5 |
PP |
X |
X |
нет |
PP |
R |
5 |
| Alu-A |
Al/PA |
X |
|
нет |
ETFE |
A |
1 |
| Alu-R |
Al/PA |
X |
|
нет |
ETFE |
R |
3 |
| Alu-S |
Al/PA |
X |
|
нет |
PVDF |
S |
1 |
| DL-PP-A |
PP |
X |
X |
нет |
PP |
A |
1 |
| DL-PP-R |
PP |
X |
X |
нет |
PP |
R |
3 |
| DL-PP-S |
PP |
X |
X |
нет |
PP |
S |
1 |
| DL-PVDF-A |
PVDF |
|
X |
нет |
ETFE |
A |
1 |
| DL-PVDF-R |
PVDF |
|
X |
нет |
ETFE |
R |
3 |
| DL-PVDF-S |
PVDF |
|
X |
нет |
ETFE |
S |
1 |
| DL-Alu-A |
Алюминий |
X |
|
нет |
ETFE |
A |
1 |
| DL-Alu-R |
Алюминий |
X |
|
нет |
ETFE |
R |
3 |
| DL-Alu-S |
Алюминий |
X |
|
нет |
ETFE |
S |
1 |
| PP-R |
PP |
X |
X |
нет |
PP |
R |
3 |
| PVDF-R |
PVDF |
|
X |
нет |
ETFE |
R |
3 |
3. Безопасность
- Бочковые насосы используются только для тех жидкостей, к которым устойчив
материал исполнения насосной трубки. Таблицу устойчивости по жидкостям см
приложение №1.
- Электропривод устанавливается на насосную станцию сверху до упора, затем
зажимное кольцо поворачивается на одну четверть оборота до характерного
щелчка. При неправильном соединении может произойти поломка деталей
стр 3 29.01.2020
сцепления.
- Бочковые насосы не должны эксплуатироваться без присутствия оператора.
- Бочковой насос должен работать в вертикальном и фиксированном положении.
- Также при работе должны использоваться аксессуары для бочковых насосов.
- Бочковые насосы не должны подвергаться механическим нагрузкам которые
отклоняются от норм рекомендованным заводом изготовителем.
- Шланг крепиться фиксировано при помощи аксессуаров. Насос может работать при
закрытом подающем патрубке . При работе с опасными жидкостями, по правилам
техники безопасности, запрещено находиться без очков, защитной одежды и
перчаток. После завершения работы насосную станцию следует промыть.
4. Во взрывоопасных зонах
- при перекачивании горючих жидкостей используются насосные станции
утвержденные "Зона О".
- Использовать насосные станции только в сочетании со взрывозащищенным
электрическим или пневматическим двигателем которые утверждены для "зона 1".
- Прикрепите заземляющий кабель зажимом к насосной станции.
- Используйте только электропроводящие шланги и штуцеры для шланга.
- Бочка / контейнер должен быть заземлен.
- Для подключения к сети, используйте только взрывозащищенные розетки и вилки.
- Если розетка находиться за пределами взрывоопасной зоны, все равно
используются взрывозащищенные разъемы.
- Во время установки и эксплуатации во взрывоопасных зонах, нужно
руководствоваться в соответствии с правилами TRbF и BG химии.

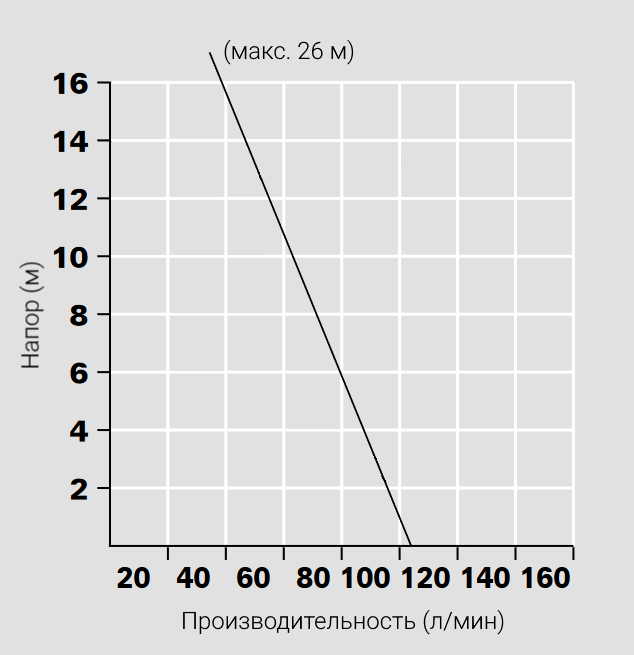

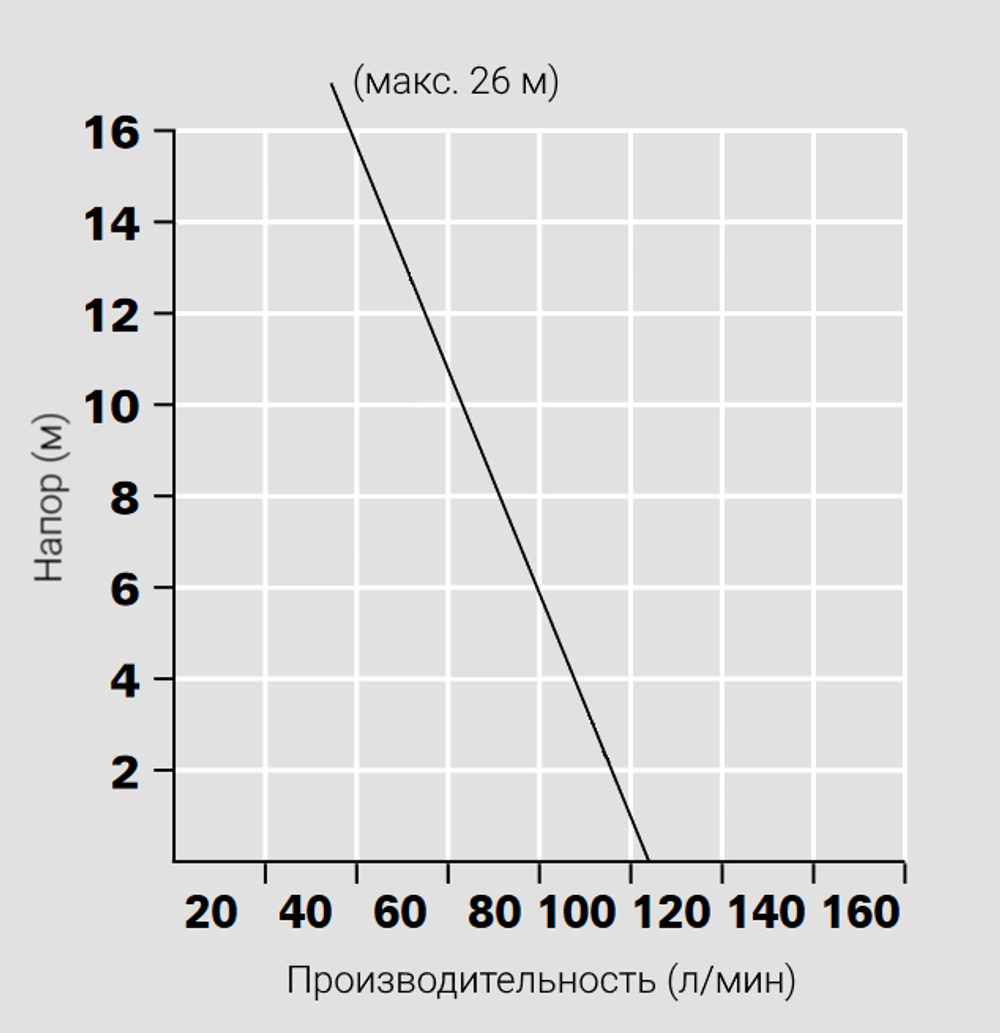

| Тип |
Материал |
Материал Вала |
Зона 0 |
Колесо=A/R, Винт=S |
| |
|
Нерж.
сталь |
Хастеллой |
|
Материал |
Тип |
Коли
чество |
| SS-A |
1.4571 |
X |
|
X |
ETFE |
A |
1 |
| SS -R |
1.4571 |
X |
|
X |
ETFE |
R |
3 |
| SS -S |
1.4571 |
X |
|
X |
|
S |
1 |
| FV/SS-R |
1.4571 |
X |
|
X |
ETFE |
R |
3 |
| SS-R/4 |
1.4571 |
X |
|
X |
ETFE |
R |
4 |
| SS-R/5 |
1.4571 |
X |
|
X |
ETFE |
R |
5 |
| MP-Niro-A |
1.4571 |
X |
|
X |
ETFE |
A |
1 |
| MP-Niro-R |
1.4571 |
X |
|
X |
ETFE |
R |
3 |
| MP-Niro-S |
1.4571 |
X |
|
X |
|
S |
1 |
| DL- Niro -A |
1.4571 |
X |
|
X |
ETFE |
A |
1 |
| DL- Niro -R |
1.4571 |
X |
|
X |
ETFE |
R |
3 |
| DL- Niro -S |
1.4571 |
X |
|
X |
|
S |
1 |
| DL-MP- Niro -A |
1.4571 |
X |
|
X |
ETFE |
A |
1 |
| DL-MP- Niro -R |
1.4571 |
X |
|
X |
ETFE |
R |
3 |
| DL-MP- Niro -S |
1.4571 |
X |
|
X |
|
S |
1 |
| HC-A |
НС |
|
X |
X |
ETFE |
A |
1 |
| DL-HC-A |
НС |
|
X |
X |
ETFE |
A |
1 |
DL- Niro –R с
донным клапаном |
1.4571 |
X |
|
X |
ETFE |
R |
3 |
5. Ввод в эксплуатацию.
- Рабочее напряжение и напряжение на табличку должны совпадать.
- При использовании сжатого воздуха для пневматического двигателя, максимальное
рабочее давление не должно быть превышено.
- Для соединения двигателя с насосной трубой, поставьте двигатель сверху насосной
станции, укрепите двигатель на насосной станции путем четверти оборота
крепежного кольца по часовой стрелке до характерного щелчка.
- Убедитесь, что присоединение двигателя и насосной станции прочное, для предотвращения вращательного сдвига во время работы
- Избегайте применения силы при сборке и разборке двигателя и насосной станции.
- Бочковой насос должен быть закреплен в емкости . Для этого используйте адаптер или захватывающее устройство.
- Насосная станция может быть погружена в жидкость до самого выпускного патрубка
- Убедитесь что штуцер и шланг плотно закреплены герметично.
- Проверяйте соединительный кабель перед каждым использованием на наличие
повреждения.
- Перед включением вилки в розетку или подачи воздуха воздушным шлангом
проверьте двигатель, он должен быть выключен ("0" должен быть виден).
- После подключения кабеля питания или воздушного шланга двигатель может
работать.
- Работая с агрессивными, ядовитыми и опасными жидкостями избегайте
разбрызгивания жидкости.
- При удалении насоса из бочки при каждом случае избегайте разлива остаточной
жидкости из патрубка насоса.
- Убедитесь, что в шланге насосной станции при вынимании бочкового насоса из
емкости нет жидкости.
6. Уход
- Необходимо чистить бочковой насос осторожно, после каждого перекачивания,
особенно после перекачивания агрессивной жидкости и жидкостей склонных к
кристаллизации.
- Своевременная очистка увеличивает продолжительность срока службы.
- Для быстрой очистки насосных станций используйте чистящую жидкость.
Убедитесь, что чистящая жидкость химически не активна к насосной станции.
- Электропривод не погружать в чистящую жидкость.
- После очистки насосная станция должна оставаться сухой.
- Шариковые подшипники регулярно смазываются. Марку смазки рекомендует
производитель.
7. Разборка бочкового насоса
- Отключите штекер из розетки или отключить воздушный шланг.
- Отсоединить двигатель от насосной станции, для этого повернуть крепежное
кольцо на четверть оборота в противоположном направлении и вытащить двигатель
вверх.
- Не применяйте силу.
- Не допускайте попадания агрессивных паров на двигатель при его хранении
