Насос CRS 10-65/9 нрк производства Ливнынасос предназначен для подъема воды из артезианских скважин. Погружные скважинные насосы относятся к глубинным насосам.
Выбрать другие скважинные(глубинные) насосы
Применение насоса CRS 10-65/9 нрк:
- Водоснабжение населенных пунктов
- Подача воды в системы ирригации, системы полива и орошения
- Водоснабжение промышленных предприятий
- Водоснабжение горнорудных предприятий
- Организация систем повышения давления в системах водоснабжения
- Понижение уровня грунтовых вод
Обозначение CRS 10-65/9 нрк
- CRS - тип насоса
- 10 - диаметр скважины в дюймах
- 65- подача в точки максимальной эффективности(номинальная), м3/ч
- 275- напор в точке максимальной эффективности(номинальная),м водного столба
- У5 - климатическое исполнение и категория размещения
Условия эксплуатации
Перекачиваемая среда насоса CRS 10-65/9 нрк - вода
- Температура воды - до 25С
- Общая минерализация до 1500 мг/л
- Сульфатыне более 500 мг/л
- Хлоридыне более 350 мг/л
- Сероводородне более 1,5 мг/л
- Твердых включенийне более 0,01% (размером более 0,1 мм)
Конструктивные особенности:
- Рабочие колеса произведены из нержавеющей стали или высокопрочной пластмассы, армированной нержавеющей сталью, что значительно увеличивает срок службы проточной части агрегата
- Все рабочие колеса имеют гидравлическую разгрузку, которая снижает усилие на осевой подшипник, чем увеличивает срок службы электродвигателя
- Рабочее колесо, армированное нержавеющей сталью, увеличивают срок службы насоса, особенно в скважинах с повышенным содержанием песка
- Пара трения «резина – нержавеющая сталь» является оптимальной для перекачивания воды с механическими примесями
- Провод обмотки статора имеет двойную изоляцию, предназначенную для работы до 100˚С
- Встроенный сетчатый фильтр на входе
- Обратный клапан из металла на выходе агрегата
- Вал насоса изготовлен из нержавеющей стали
- «Беличья клетка» ротора выполнена из меди для повышения надежности и энергоэффективности электродвигателя
- Уплотнение по валу осуществляется парой трения «резина – нержавеющая сталь»
Преимущества насоса CRS 10-65/9 нрк:
- Гарантийный срок насоса CRS 10-65/9 нрк - 24 месяца.
- Оборудование разработано и произведено в РФ на специализированном предприятии из материалов, разрешенных к контакту с питьевой водой.
- Гарантия устойчивой работы агрегата при нестабильных параметрахэлектросети.
- Водонаполненный электродвигатель ПЭДВ не требует применения специальных жидкостей и автоматически заполняется водой после установки агрегата в скважине.
- Возможность эксплуатации в скважинах большего диаметра или емкостях при использовании кожуха охлаждения.
- Каждый агрегат проходит испытание на автоматизированном стенде с сохранением результатов испытаний.
- Возможность многократного ремонта, полный ассортимент запасных частей.
- Низкие затраты на обслуживание и эксплуатацию оборудования.

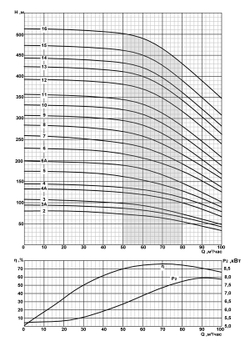

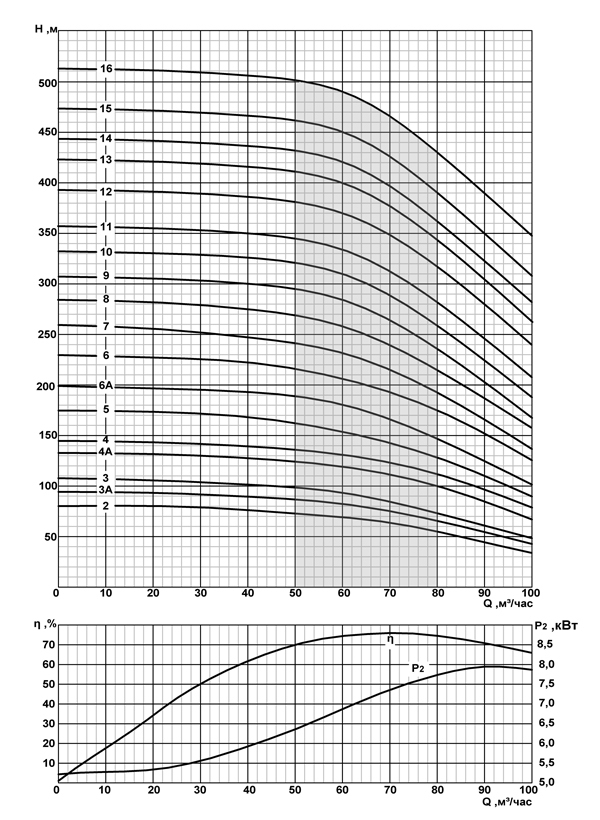

Напорные характеристики насосов CRS 10-65
Напорные характеристики насосов CRS 10-65
Насос CRS 10 состоит из:
- 1 – насосной части
- 2 – электродвигателя
- 3 – проводов токоподводящих
- 4 – клапана
- 5 – таблички
- 6 – кожуха защитного
- 7 – сетки защитной
Комплектность
- Паспорт АМТ3.246.007 ПС – 1 шт.
- Агрегат CRS 10 – 1 шт.
Гарантии изготовителя
Средний срок службы до списания скважинных насосов не менее 3 лет.
- Средняя наработка на отказ, ч, не менее 10500.
- Средний ресурс до первого капитального ремонта, ч, не менее 14000.
По истечении данных показателей агрегаты изымаются из эксплуатации и принимается решение о направлении в ремонт или утилизации. Критерии предельного состояния указаны выше. Не допускается использование агрегатов не по назначению.
Средний срок сохраняемости в заводской упаковке при хранении в условиях 2 по ГОСТ 15150, не менее 2 лет.
Изготовитель гарантирует надежную и безаварийную работу агрегата при условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации, хранению, изложенными в настоящем паспорте.
Гарантийный срок эксплуатации агрегата устанавливается 24 месяца со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с завода-изготовителя.
Потребитель обязан вести точный учет наработки и условий эксплуатации агрегата, занося информацию в раздел "Сведения об условиях эксплуатации агрегата".
Предприятие-изготовитель не принимает претензии по качеству агрегатов без представления сведений об условиях их эксплуатации.
Гарантии изготовителя прекращаются в случае:
- Разборки агрегата потребителем;
- Эксплуатации агрегата без клапана насоса;
- Попадания в агрегат песка, глины, твердых материалов;
- Включения агрегата, незаполненного водой;
- Наличия механических повреждений электропровода и корпуса агрегата;
- Эксплуатации агрегата без станции управления и защиты;
- Отсутствия паспорта на агрегат;
- Эксплуатации агрегата без нижней пробки электродвигателя (для электродвигателей ПЭДВ 6);
- Отсутствия акта на скважину в течение календарного года эксплуатации агрегата.
- Использования для управления агрегатами частотных преобразователей, без строгого выполнения рекомендаций.
Рекомендации по применению преобразователей частоты для скважинных насосов типа ЭЦВ 4.
При работе скважинных агрегатов типа ЭЦВ с преобразователями частоты следует соблюдать следующие требования:
- Для обеспечения достаточного охлаждения электродвигателя, насос должен работать в рабочем диапазоне, его подача не должна снижаться более чем на 20% от номинальной (например, для насоса ЭЦВ6-10 это 8 куб.м/ч). Обычно управление агрегатом производится не по расходу, а по давлению. При этом подача может снижаться ниже установленного уровня. Поэтому необходимо установить датчик (реле) потока жидкости, который отключал бы электродвигатель при снижении подачи ниже рабочего диапазона или с помощью расходомера установить давление при котором насос должен отключаться;
- Для защиты обмоток электродвигателей от перегрева, расплавления изоляции и ее пробоя рекомендуется устанавливать термодатчик, отключающий двигатель при температуре выше 70°С;
- Для нормальной работы радиальных и упорных подшипников скорость вращения вала электродвигателя должна быть не менее 2700 об/мин (45 Гц);
- для защиты двигателя насоса от высокочастотных импульсов напряжения, которые могут привести к преждевременному износу и пробою изоляции обмоток, при большой длине соединительного кабеля между электродвигателем и преобразователем, необходимо устанавливать выходные фильтры: фильтр du/dt или синусоидальный фильтр. Рекомендации по применению соответствующих фильтров следует уточнять у производителей частотных приводов.
В связи с тем, что разбор воды из башни Рожновского очень неравномерен, а для охлаждения электродвигателя подача насоса не должна уменьшаться ниже установленной величины, невозможно использовать частотный преобразователь без промежуточной накопительной емкости или гидроаккумулятора соответствующей емкости, т.к. для этого необходимо организовать принудительное охлаждение электродвигателя в скважине. Можно также использовать обычную емкость и из нее подавать воду с помощью насоса типа Д с частотным преобразователем.
Также нужно помнить, что при наличии большой статической составляющей в напорной характеристике системы, применение частотного регулирования не повышает экономическую эффективность скважинных насосов, а лишь позволяет уменьшить объемы и соответственно габариты промежуточных емкостей, а также уменьшить гидравлические удары в системе.
