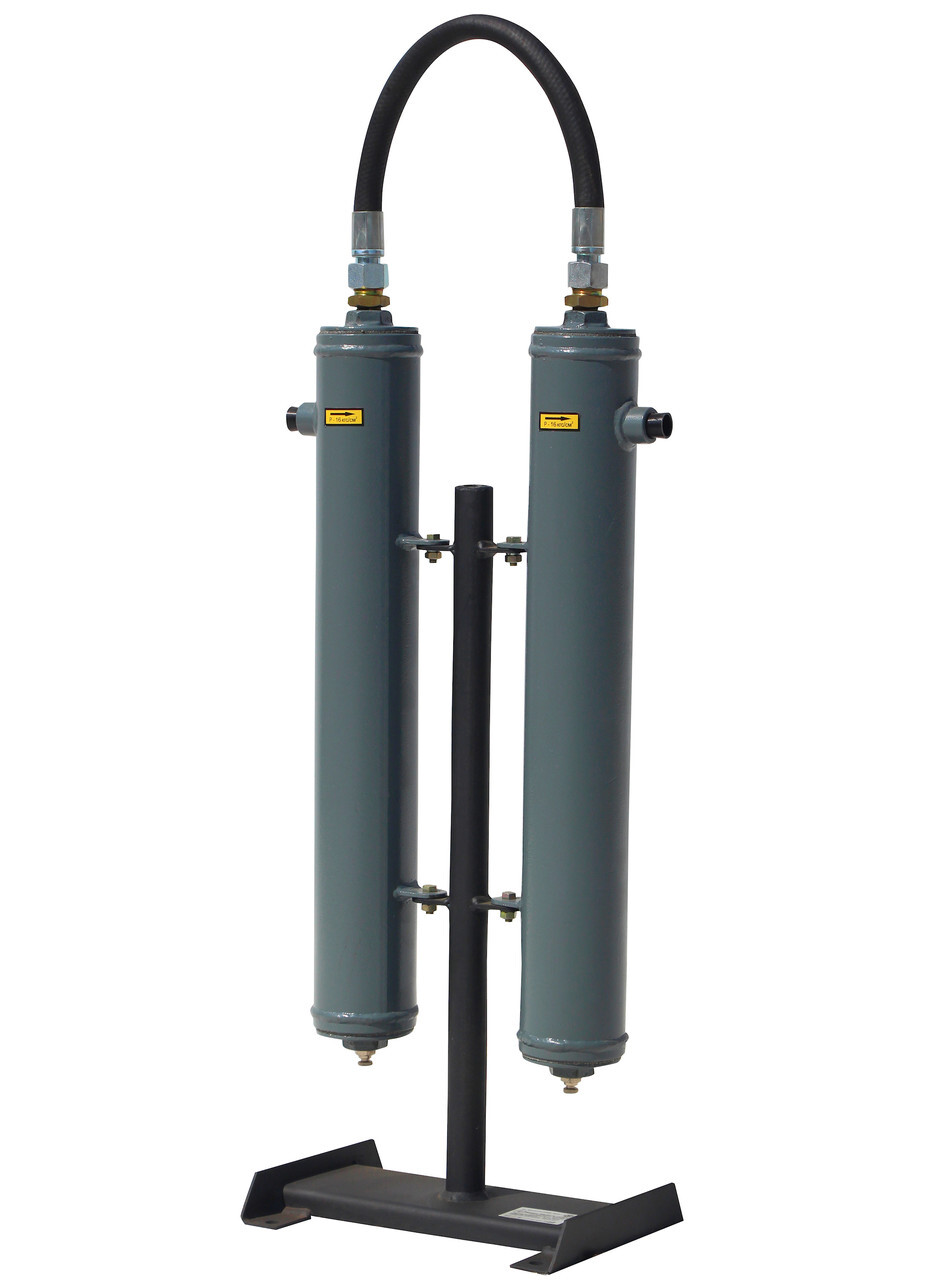

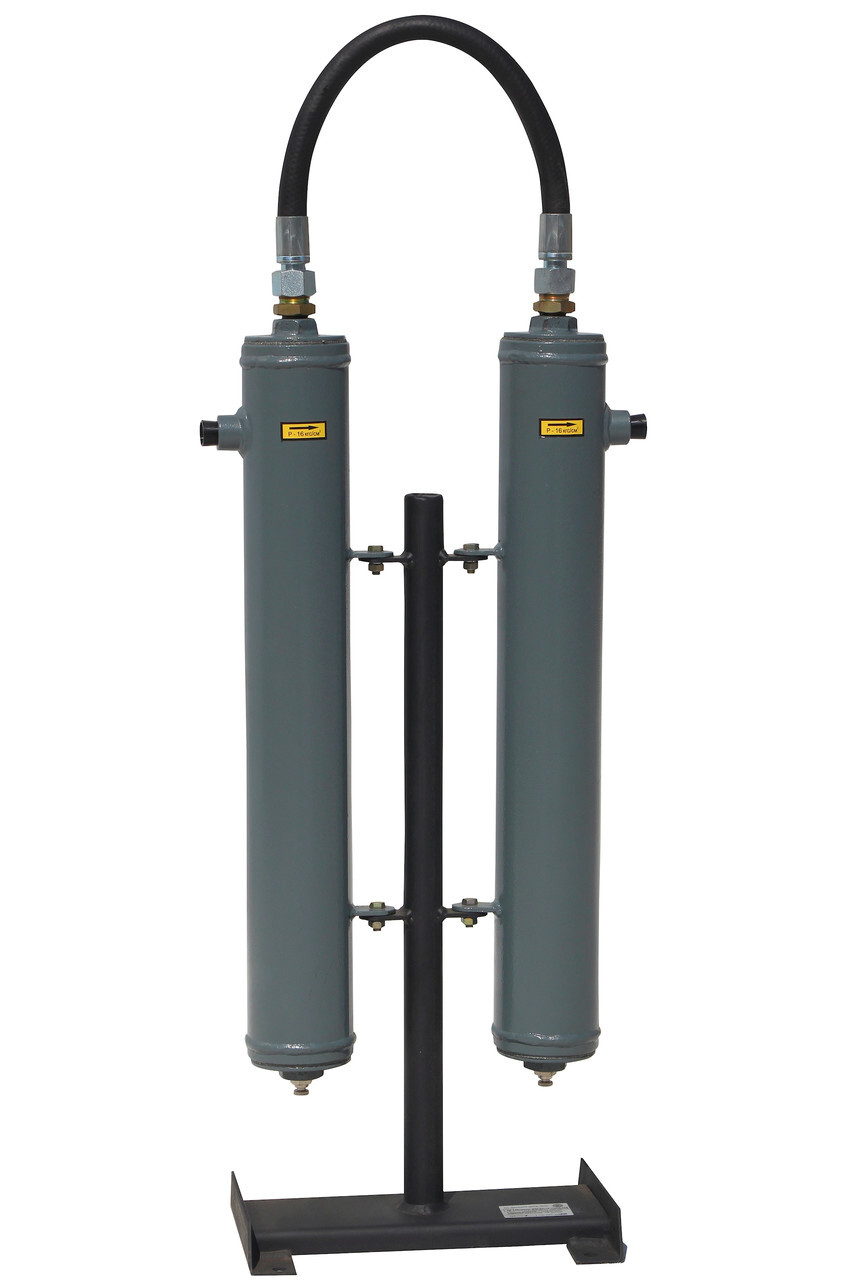

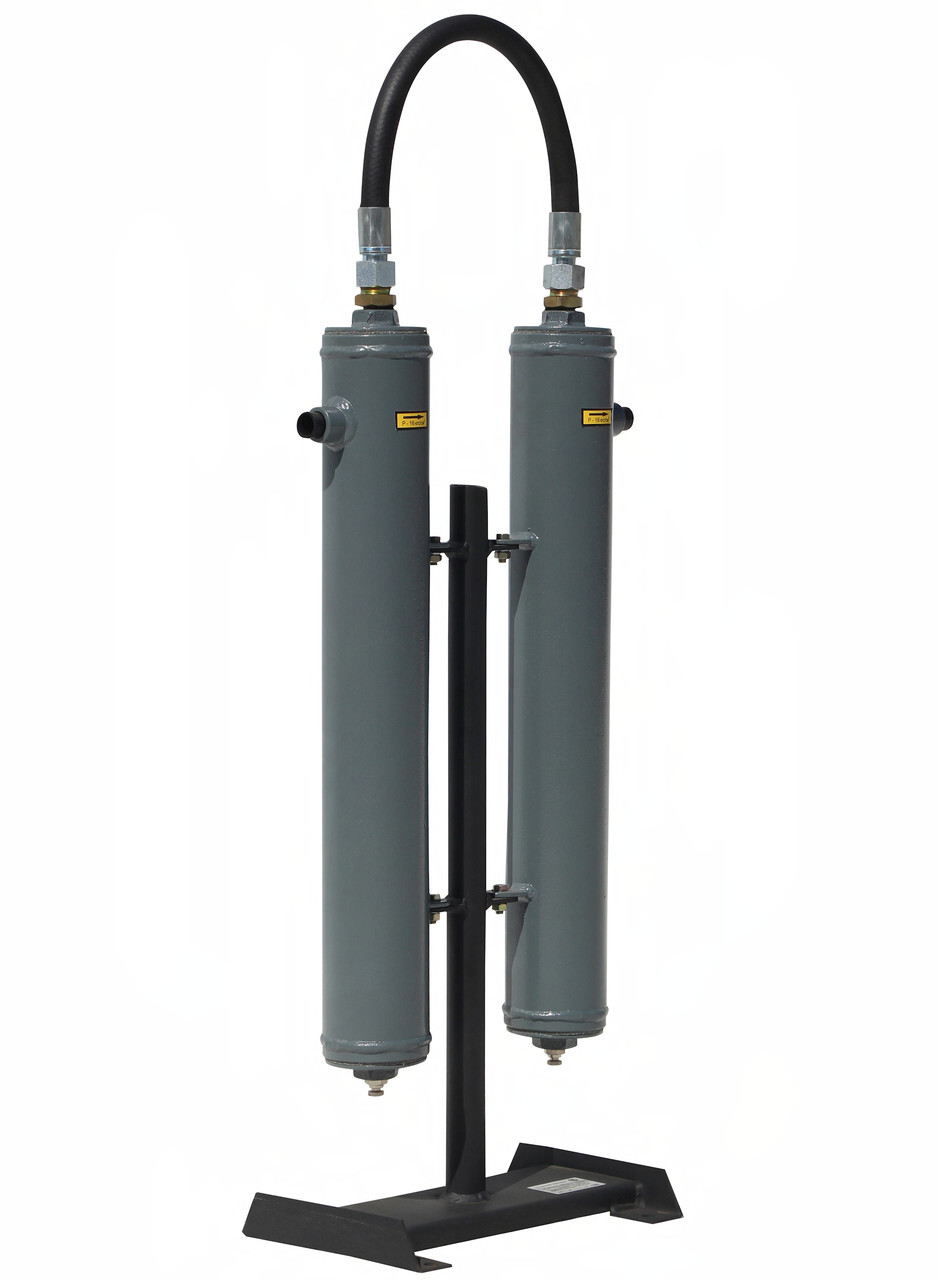

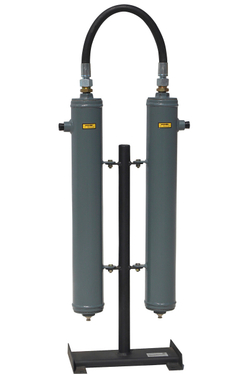

ФМ 60/16Ц

Магистральный фильтр ФМ 60/16Ц  имеет пропускную способность 1600 л/мин при максимальном давлении 16 атм. Очищает воздух от твёрдых частиц до 3 мкм. Степень очистки по воде - до 500 мг/м³, по маслу - 4 мг/м³. Размеры 35 х 22 х 90 см, масса 21 кг.

В отличии от аналогичной по характеристикам модели ФМ 60/16, внутренняя и наружная поверхности корпусов блоков очистки и крышек фильтрационного модуля ФМ 60/16Ц оцинкованы методом термодиффузионного покрытия. На поверхности деталей сформирован однородный цинковый слой, обеспечивающий гарантированную защиту металла от коррозионных процессов. Наружная поверхность деталей дополнительно окрашена методом порошкового покрытия. Двойная защита деталей от коррозии позволит при соблюдении параметров эксплуатации, установленных заводом-изготовителем, значительно увеличить срок службы фильтрационного модуля.

Фильтрационный модуль ФМ 60/16Ц предназначен для использования в системах пневмоуправления и автоматики, пневмоприводе устройств и инструментов для окраски поверхностей распылением. Рассчитан на загрязненность подводимого сжатого воздуха не выше 14-го класса по ГОСТ 17433–80.

Применение фильтрационного модуля позволяет получить очистку сжатого воздуха по содержанию твёрдых частиц по 4 классу, по содержанию воды и масла по 4 классу по ГОСТ 17433–80. В состав входят: стойка, блок очистки, рукав, фильтроэлемент, сливная пробка. Фильтр изготовлен в исполнении "УХЛ" для категории размещения "4.2" и предназначен для эксплуатации в следующих условиях:

• высота над уровнем моря не более 1000 м;
• температура окружающей среды от 278К (+5 °С) до 313К (+40 °С);
• относительная влажность не более 80% при 298К (+25 °С).



Принцип работы

Из сжатого воздуха на стадии Ι ступени очистки (грубая очистка) происходит отделение (сепарация) наиболее крупных капель жидкости. Отделившаяся жидкость (водно-масляная эмульсия) стекает по стенке корпуса фильтра. При дальнейшем движении воздуха через фильтроэлемент Ι ступени очистки происходит улавливание твёрдых и жидких мелких частиц до 90%.

При движении воздуха через ΙΙ ступень очистки (тонкая очистка) происходит окончательная очистка сжатого воздуха до заявленных характеристик. Накапливающаяся в корпусах фильтра водно-масляная эмульсия периодически удаляется через сливные пробки.
