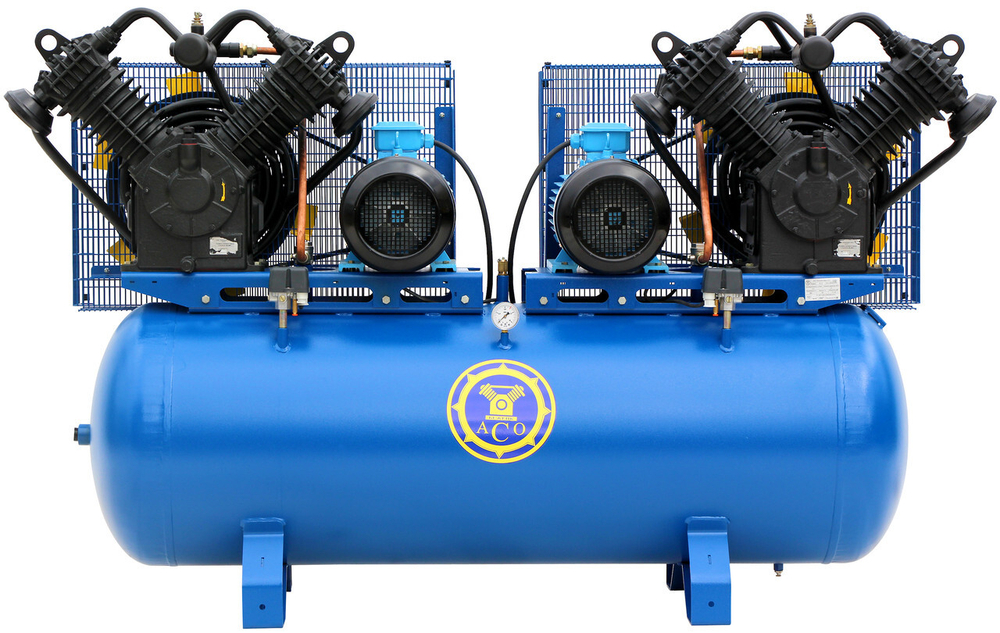

Компрессор К3/7

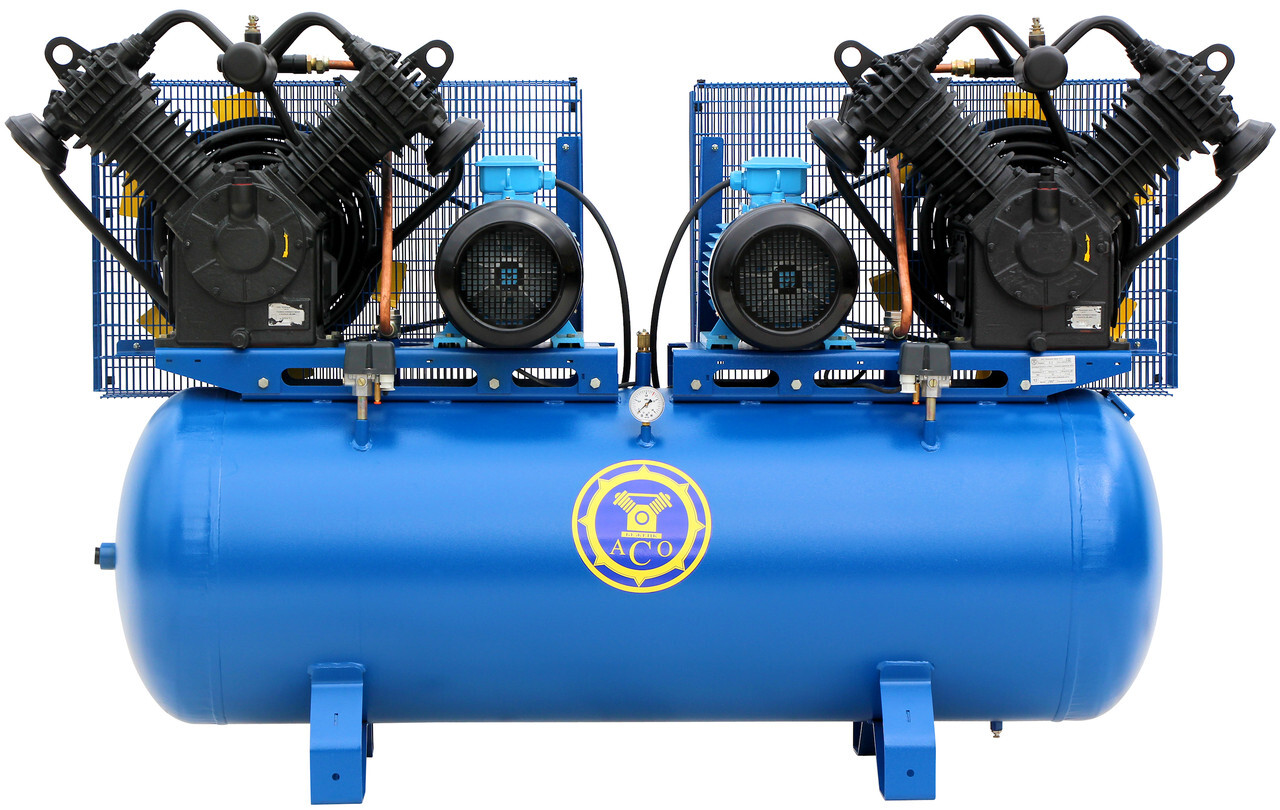

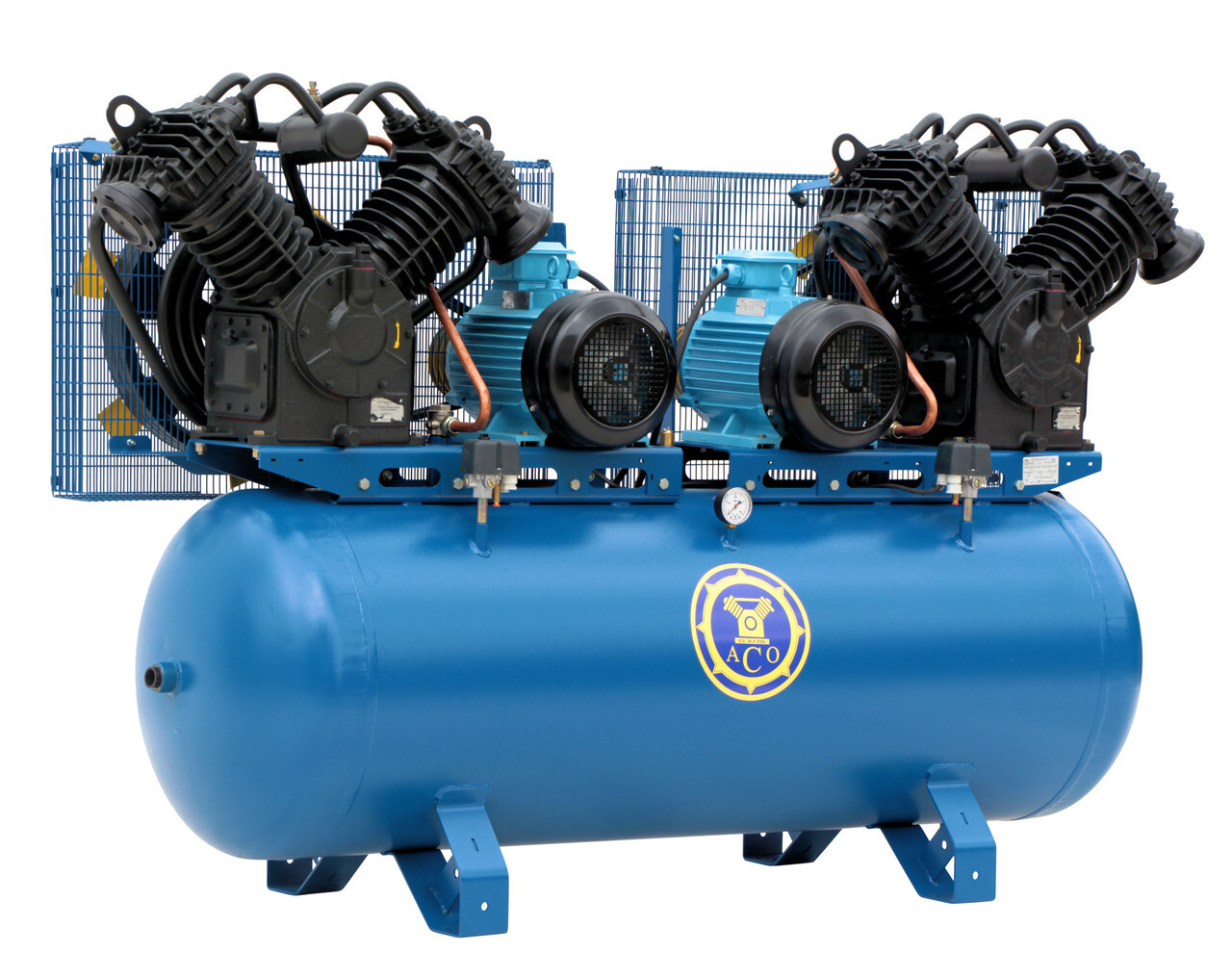

Поршневой компрессор К3/7 относится к серии «тандем» и представляет собой пару компрессорных головок, установленные на одном горизонтальном ресивере объемом 500 л. Характеристики модели близки к компрессору К30/7, но отличаются применением двух более производительных компрессорных головок С416М и пары электродвигателей увеличенной до 11 кВт мощности. Максимальное рабочее давление компрессорной установки 7 атм, производительность на входе составляет 3860 л/мин., производительность по нагнетанию 2960 л/мин. Размеры 210 х 76 х 145 см., вес 580 кг.

Компрессоры «тандем» имеют более высокую производительность при относительно небольших размерах, характеризуются увеличенной надежностью за счет меньшего количества циклов пуска/остановки в сравнении однокомпрессорными моделями, могут продолжать работу в случае поломки одной из компрессорных головок.

Контроль показателей давления обеспечивает реле давления Condor MDR производства немецкой компании Condor-Werke, лидера в производстве реле давления и электронных приборов для контроля и управления давлением. Качество продукции подтверждается испытаниями на точность переключения, ресурс и соблюдение параметров безопасности, которые в лаборатории качества проходит каждое выпускаемое реле. Приборы Condor используют ведущие мировые производители компрессорного и насосного оборудования.

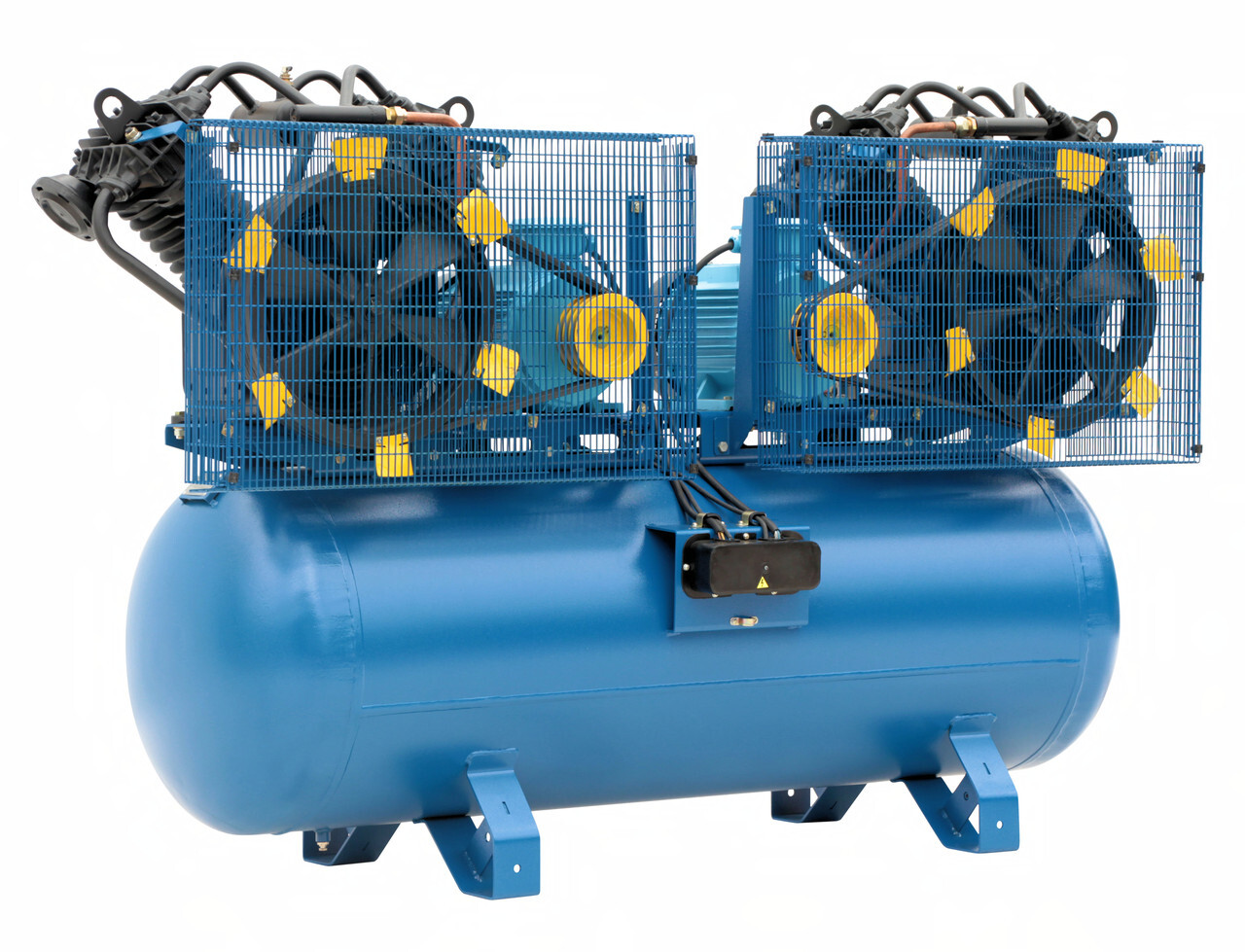

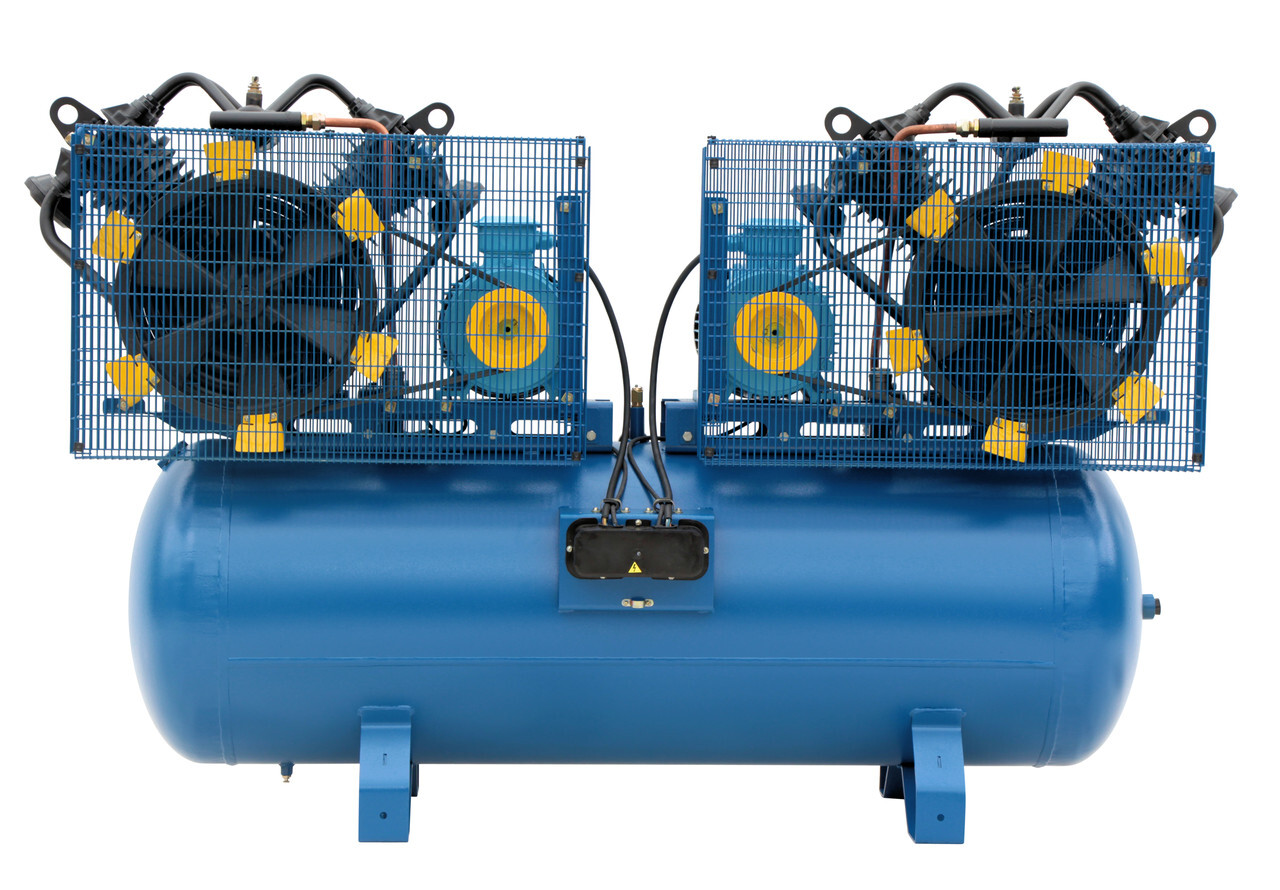

Передача от двигателя на коленчатый вал каждой головки осуществляется двумя клиновыми ремнями. Натяжение ремней производится перемещением двигателя по плите с помощью регулировочных болтов. Каждая передача имеет сетчатое ограждение. Сжатый воздух от компрессорной головки к ресиверу подается по воздуховоду.

Охлаждение компрессора К3/7 осуществляется воздушным потоком, создаваемым лопастями маховика-вентилятора. Система охлаждения обеспечивает поддержание нормальной температуры деталей головки, масла и межступенчатое охлаждение воздуха за счет рёбер стенок компрессорной головки.

Для уменьшения вибрации во время работы под опоры установки КЗ/7 предусмотрены резиновые амортизаторы, помимо этого установка может быть закреплена на специальном фундаменте болтами.
