ОВ-480М1

(0)
Купить в 1 клик
ВНИМАНИЕ!
В связи со сложившейся ситуацией, с 24 февраля 2022 года цены на сайте могут быть не актуальны.
Уточнить цену можно в отделе продаж по тел.: (843) 514-80-08.
Описание
Характеристики
Отзывы
Описание

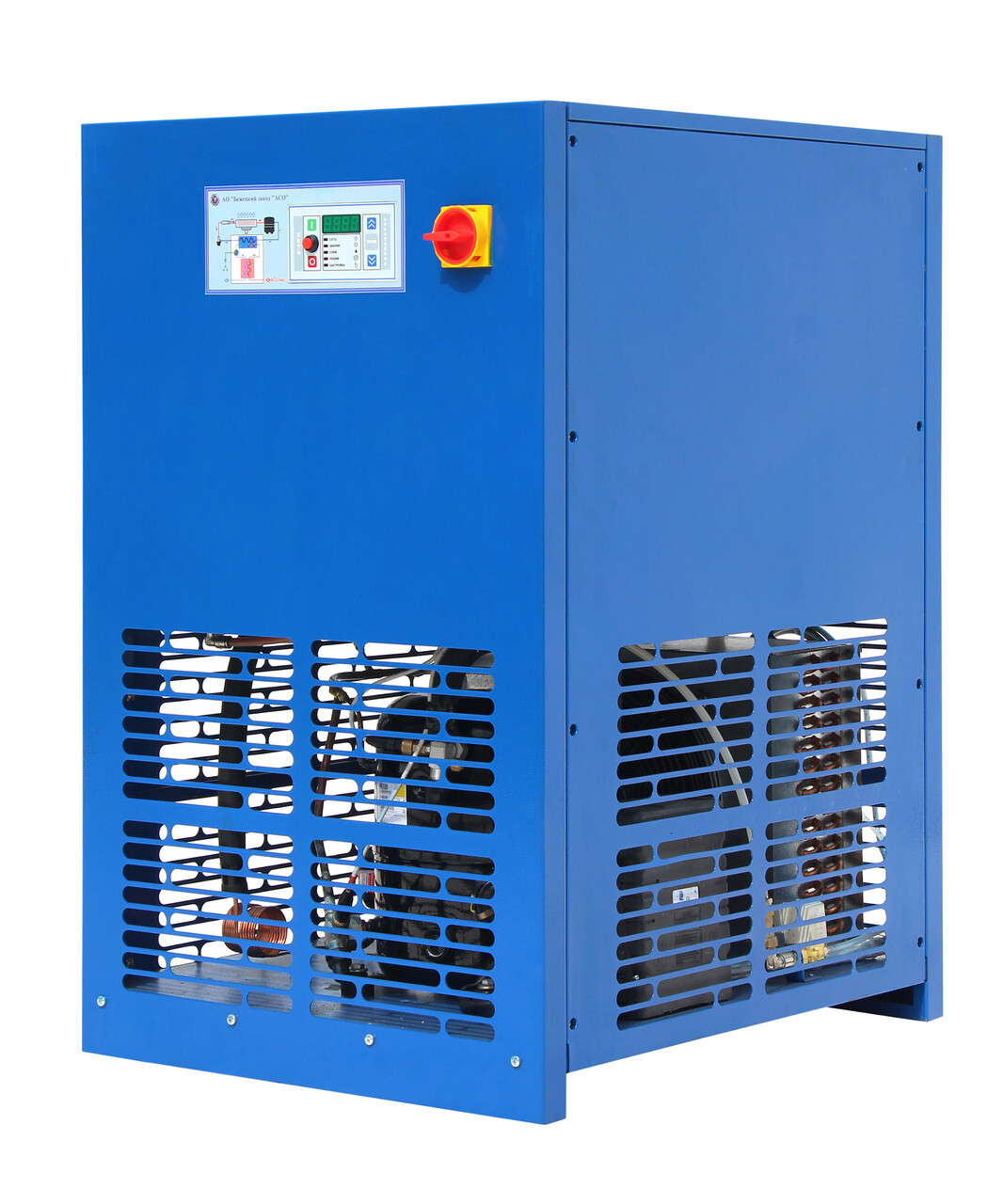

Осушитель воздуха рефрижераторного типа ОВ-480М1  имеет пропускную способность 8000 л/мин и рассчитан на максимальное рабочее давление 16 атм. Точка росы +3 °C. Электропривод 1,8 кВт / 220 В. Размеры 67 х 87 х 107 см, масса 127 кг. Пропускная способность приведена при следующих рабочих характеристиках: температура окружающей среды 25 °С, точка росы 3 °С, давление в системе 7 бар, температура сжатого воздуха 35 °С.

Предназначен для осушения воздуха с последующим удалением конденсата. Изготовлен для подключения в однофазную трехпроводную электрическую сеть переменного тока напряжением 220 В частотой 50 Гц. Эксплуатация в следующих условиях:
  • высота над уровнем моря, до 1000 м;
  • температура окружающей среды +10 до +35 °С;
  • относительная влажность воздуха не более 80% при +25 °С.
Работа осушителя ОВ-480М1 осуществляется за счет конденсации влаги, содержащийся в воздухе, на холодной поверхности, температура которой находится ниже точки росы. Поступающий сжатый воздух охлаждается до температуры точки росы в две стадии.

На первой стадии в контуре теплообменника «Воздух-воздух» охлаждается горячий воздух. На второй стадии в контуре теплообменника «Воздух-фреон» понижается температура сжатого воздуха до заранее заданной температуры точки росы. Благодаря пониженной температуре пары воды конденсируются и впоследствии отделяются из воздуха. Полученный конденсат скапливается в сепараторе и удаляется при помощи блока слива конденсата. Компрессор обеспечивает циркуляцию хладагента по фреоновому контуру осушителя.

Конденсатор в сборе с вентилятором представляют собой теплообменник, в котором за счет охлаждения сжатого газообразного фреона происходит конденсация его паров.

Регулятор производительности предназначен для регулировки подачи хладагента для обеспечения требуемой температуры точки росы. Для эффективной работы осушителя регулятор должен быть настроен так, чтобы двигатель компрессора работал постоянно, обеспечивая стабильную температуру точки росы в контуре теплообменника. Регулятор настроен на непрерывный режим работы компрессора при температуре сжатого воздуха на входе +25…+30 °С и максимальную пропускную способность с температурой точки росы в теплообменнике +2 °С. Если температура сжатого воздуха на входе превышает 45 °С, для эффективной работы воздух перед поступлением в осушитель должен быть охлаждён.

Блок слива конденсата предназначен для удаления выделившейся влаги. Устройство состоит из электромагнитного клапана и сантехнического фильтра. Сигнал на управление электромагнитным клапаном подается электронным блоком управления.

Контроль за работой осушителя воздуха ОВ-480М1 осуществляется электронным блоком управления. Блок управления имеет четырехразрядный светодиодный дисплей, четыре кнопки управления («СЕТЬ», «ВВОД», «ВВЕРХ», «ВНИЗ») и пять контрольных индикаторов («СЕТЬ», «АВАРИЯ», «СЛИВ», «РЕЖИМ», «НАСТРОЙКА»).



Блок управления осуществляет свою работу в трёх режимах:
  • автоматический режим;
  • ручной режим;
  • режим программирования.
Осушитель снабжен автоматической системой аварийной защиты с возможностью индикации причины аварийного останова. Экстренная остановка и блокировка пуска электродвигателя и компрессора происходит при следующих условиях:
  • превышение температуры точки росы выше заданной в течение заданного времени;
  • понижение точки росы ниже заданной или ниже 0 °С в течение заданного времени;
  • обрыв входной цепи датчика;
  • короткое замыкание входной цепи датчика.
Рекомендуемая схема пневмосистемы
Характеристики
Бренд
Бежецкий завод АСО
Страна производства
Россия
Пропускная способность
8
Гарантийный срок
12
Макс. рабочее давление
16 атм
Габариты / Масса
46 х 37 х 66 / 30 см / кг
Вход / выход
2" дюйм
Эл. питание
1,8 / 220 кВт / В
