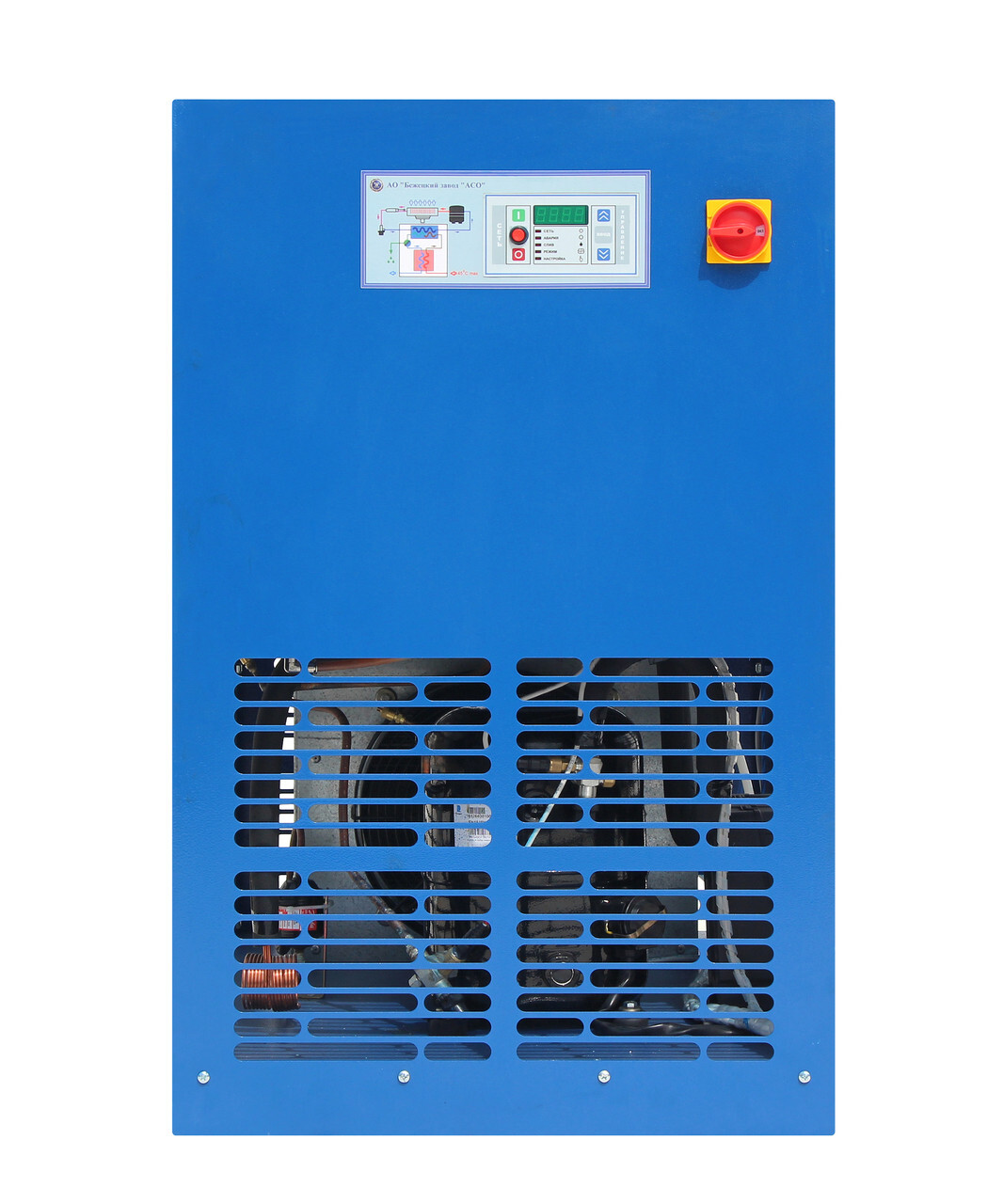

ОВ-840М1

Осушитель воздуха ОВ-840М1 имеет пропускную способность 14 000 л/мин и рассчитан на работу при максимальном рабочем давлении 16 атм. Точка росы +3 °C. Привод 2,2 кВт / 220 В. Размеры 67 х 87 х 107 см, масса 136 кг. Пропускная способность приводится для следующих условий: температура окружающей среды 25 °С, точка росы 3 °С, давление в системе 7 бар, температура сжатого воздуха 35 °С.

Принцип осушения воздуха основан на эффекте конденсации влаги на холодной поверхности, температура которой находится ниже точки росы.

Поступающий воздух охлаждается до температуры точки росы в две стадии. На первой стадии в контуре теплообменника «Воздух-воздух» охлаждается горячий воздух. На второй стадии в контуре теплообменника «Воздух-фреон» понижается температура сжатого воздуха до заранее заданной температуры точки росы. Благодаря пониженной температуре пары воды конденсируются и впоследствии отделяются из воздуха.

Полученный конденсат скапливается в сепараторе и удаляется при помощи блока слива конденсата. Компрессор обеспечивает циркуляцию хладагента по фреоновому контуру осушителя. Конденсатор в сборе с вентилятором представляют собой теплообменник, в котором за счет охлаждения сжатого газообразного фреона происходит конденсация его паров.

Регулятор производительности настроен на непрерывный режим работы компрессора при температуре сжатого воздуха на входе +25…+30 °С и максимальную пропускную способность с температурой точки росы в теплообменнике +2 °С. Если температура сжатого воздуха на входе превышает 45 °С, для эффективной работы воздух перед поступлением в осушитель должен быть охлаждён.

Контроль работы осушителя воздуха ОВ-840М1 выполняется электронным блоком управления, который имеет четырехразрядный светодиодный дисплей, четыре кнопки управления («СЕТЬ», «ВВОД», «ВВЕРХ», «ВНИЗ») и пять контрольных индикаторов («СЕТЬ», «АВАРИЯ», «СЛИВ», «РЕЖИМ», «НАСТРОЙКА»).

Блок управления осуществляет свою работу в трёх режимах:

• автоматический режим;
• ручной режим;
• режим программирования.

Осушитель снабжен автоматической системой аварийной защиты с возможностью индикации причины аварийного останова. Экстренная остановка и блокировка пуска электродвигателя и компрессора происходит при следующих условиях:

• превышение температуры точки росы выше заданной в течение заданного времени;
• понижение точки росы ниже заданной или ниже 0 °С в течение заданного времени;
• обрыв входной цепи датчика;
• короткое замыкание входной цепи датчика.

Рекомендуемая схема пневмосистемы
