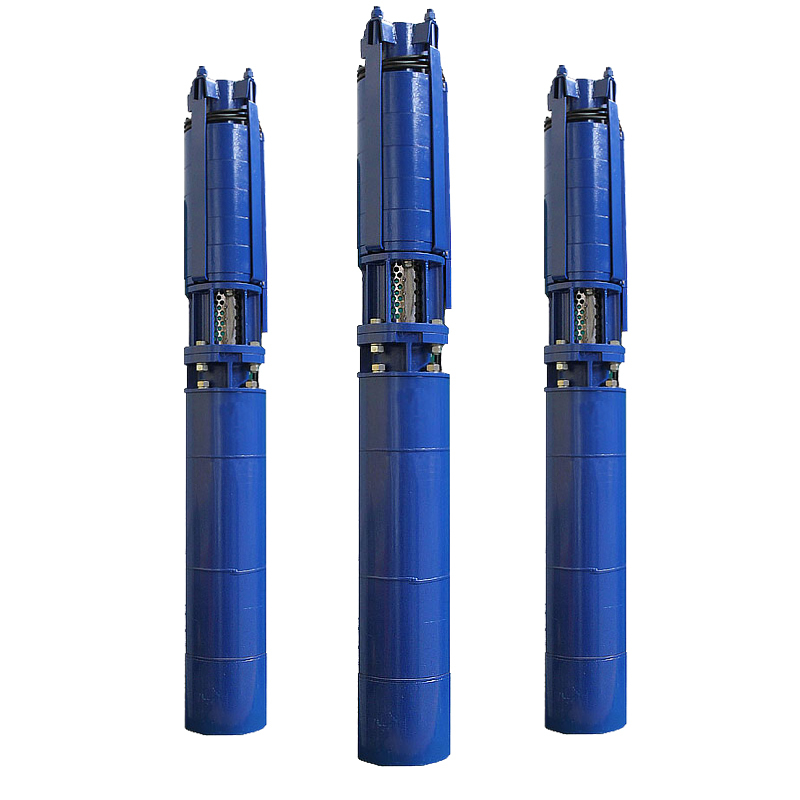

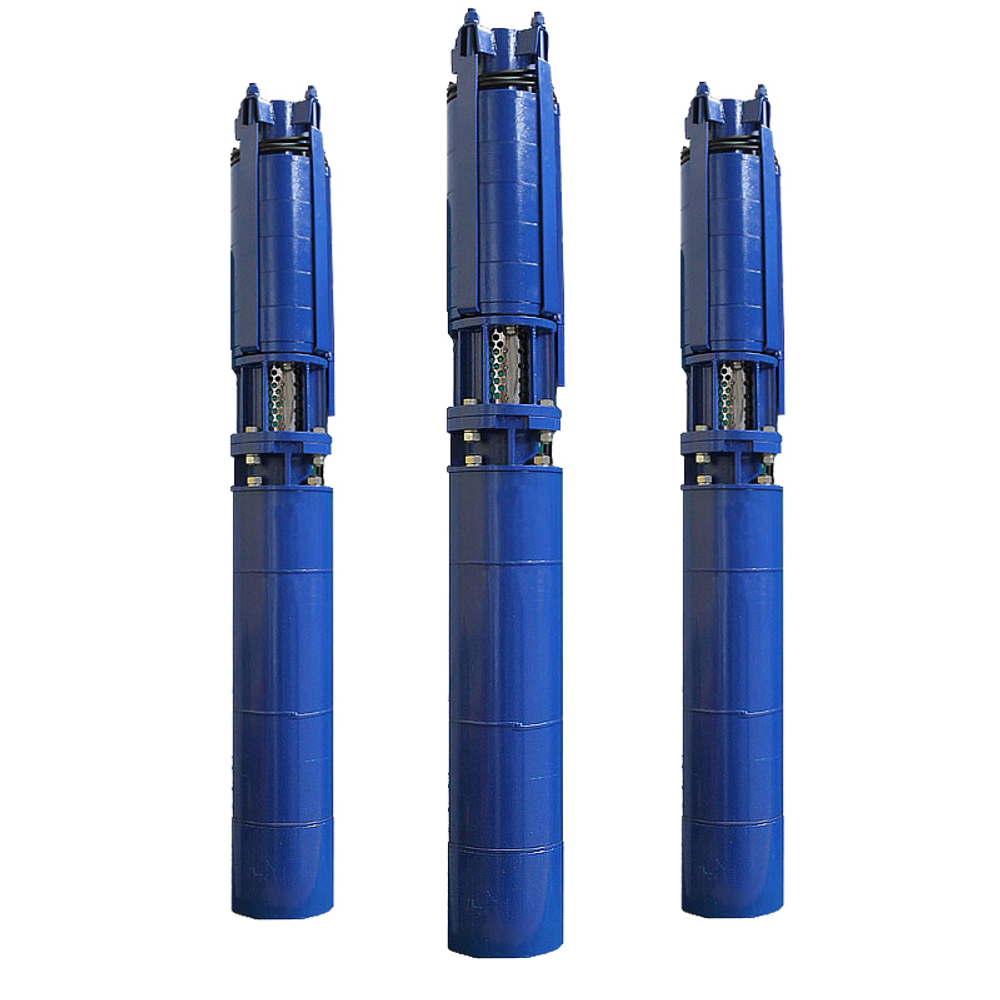

Погружной скважинный насос на воду 2ЭЦВ 12-160-100 нро

(0)
Купить в 1 клик

2 ЭЦВ 12-160-100 нро - погружной (глубинный) скважинный насос. Применяется для обустройства артезианских водозаборов первого подъема. Агрегат подает воду в городские и сельские поселения, наполняет водой системы полива, питает системы водоснабжения промышленных предприятий, помогает понижать уровень воды на предприятиях горнодобывающей промышленности и системах осушения.

ВНИМАНИЕ!
В связи со сложившейся ситуацией, с 24 февраля 2022 года цены на сайте могут быть не актуальны.
Уточнить цену можно в отделе продаж по тел.: (843) 514-80-08.
Описание
Характеристики
Отзывы
Напорные характеристики
Конструкция
Гарантия
Документация
Запчасти
Описание

Насос 2ЭЦВ 12-160-100 нро производства Ливнынасос предназначен для подъема воды из артезианских скважин. Погружные скважинные насосы относятся к глубинным насосам.



Выбрать другой насос 2 ЭЦВ 12

Выбрать другие скважинные(глубинные) насосы

Применение насоса 2ЭЦВ 12-160-100 нро:

  • Водоснабжение населенных пунктов
  • Подача воды в системы ирригации, системы полива и орошения
  • Водоснабжение промышленных предприятий
  • Водоснабжение горнорудных предприятий
  • Организация систем повышения давления в системах водоснабжения
  • Понижение уровня грунтовых вод



Обозначение 2ЭЦВ 12-160-100 нро

  • 2ЭЦВ - тип насоса
  • 12 - диаметр скважины в дюймах
  • 160- подача в точки максимальной эффективности(номинальная), м3/ч
  • 100- напор в точке максимальной эффективности(номинальная),м водного столба
  • У5 - климатическое исполнение и категория размещения



Условия эксплуатации

Перекачиваемая среда насоса 2ЭЦВ 12-160-100 нро - вода

  • Температура воды - до 25С
  • Общая минерализация до 1500 мг/л
  • Сульфатыне более 500 мг/л
  • Хлоридыне более 350 мг/л
  • Сероводородне более 1,5 мг/л
  • Твердых включенийне более 0,01% (размером более 0,1 мм)



Конструктивные особенности:

  1.  Рабочие колеса произведены из нержавеющей стали или высокопрочной пластмассы, армированной нержавеющей сталью, что значительно увеличивает срок службы проточной части агрегата
  2. Все рабочие колеса имеют гидравлическую разгрузку, которая снижает усилие на осевой подшипник, чем увеличивает срок службы электродвигателя
  3. Рабочее колесо, армированное нержавеющей сталью, увеличивают срок службы насоса, особенно в скважинах с повышенным содержанием песка
  4. Пара трения «резина – нержавеющая сталь» является оптимальной для перекачивания воды с механическими примесями
  5. Провод обмотки статора имеет двойную изоляцию, предназначенную для работы до 100˚С
  6. Встроенный сетчатый фильтр на входе
  7. Обратный клапан из металла на выходе агрегата
  8. Вал насоса изготовлен из нержавеющей стали
  9. «Беличья клетка» ротора выполнена из меди для повышения надежности и энергоэффективности электродвигателя
  10. Уплотнение по валу осуществляется парой трения «резина – нержавеющая сталь»



Преимущества насоса 2ЭЦВ 12-160-100 нро:

  1. Гарантийный срок насоса 2ЭЦВ 12-160-100 нро - 24 месяца.
  2. Оборудование разработано и произведено в РФ на специализированном предприятии из материалов, разрешенных к контакту с питьевой водой.
  3. Гарантия устойчивой работы агрегата при нестабильных параметрахэлектросети.
  4. Водонаполненный электродвигатель ПЭДВ не требует применения специальных жидкостей и автоматически заполняется водой после установки агрегата в скважине.
  5. Возможность эксплуатации в скважинах большего диаметра или емкостях при использовании кожуха охлаждения.
  6. Каждый агрегат проходит испытание на автоматизированном стенде с сохранением результатов испытаний.
  7. Возможность многократного ремонта, полный ассортимент запасных частей.
  8. Низкие затраты на обслуживание и эксплуатацию оборудования.
Характеристики
Наименование
2ЭЦВ 12-160-100 нро
Диаметр скважины
301
Бренд
Ливнынасос
Страна производства
Россия
Перекачиваемые среды
Чистая вода
Гарантийный срок
24
Степень защиты IP
68
Минимальная пропускная способность
128
Максимальная глубина погружения
100
Напряжение сети
380~400 В
Максимальная пропускная способность
192
Способ установки насоса
Погружной
Вес
299
Потребляемая мощность
65
Номинальная пропускная способность (куб. м/час)
160
Все характеристики

Технические характеристики скважинных насосов 2 ЭЦВ 12

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
2ЭЦВ 12-160-65 нро 160 65 93 86 45 281 1500 250 301
2ЭЦВ 12-160-100 нро 160 100 135 86 65 281 1700 299 301
2ЭЦВ 12-160-140 нро 160 140 180 86 90 281 1980 365 301
2ЭЦВ 12-160-175 нро 160 175 226 86 110 281 2325 451 301
2ЭЦВ 12-160-200 нро 160 200 260 86 130 281 2410 468 301
2ЭЦВ 12-200-35 нро 200 35 68 86 37 281 1550 229 301
2ЭЦВ 12-200-70 нро 200 70 120 86 65 281 1940 300 301
2ЭЦВ 12-200-105 нро 200 105 190 86 90 281 2400 385 301
2ЭЦВ 12-200-140 нро 200 140 250 86 110 281 2900 500 301
2ЭЦВ 12-210-25 нро 210 25 61 85 30 281 1500 224 301
2ЭЦВ 12-210-55 нро 210 55 110 86 45 281 1850 280 301
2ЭЦВ 12-250-35 нро 250 35 80 86 37 281 1570 235 301
2ЭЦВ 12-250-70 нро 250 70 155 86 75 281 2020 334 301
2ЭЦВ 12-250-105 нро 250 105 250 86 110 281 2650 472 301
2ЭЦВ 12-250-140 нро 250 140 270 86 130 281 2900 500 301

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

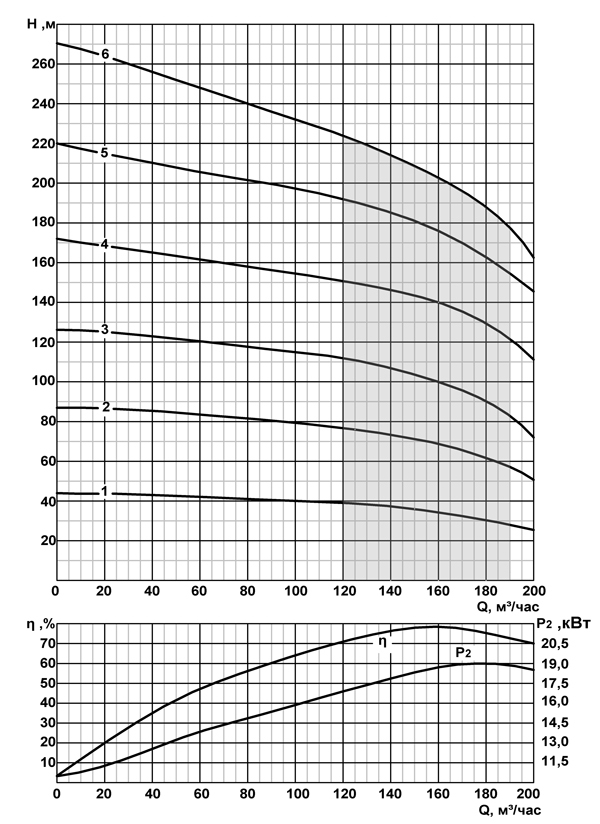

Напорные характеристики насосов 2ЭЦВ 12-160

Отзывы
Отзывов еще никто не оставлял
Напорные характеристики

Технические характеристики скважинных насосов 2 ЭЦВ 12

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
2ЭЦВ 12-160-65 нро 160 65 93 86 45 281 1500 250 301
2ЭЦВ 12-160-100 нро 160 100 135 86 65 281 1700 299 301
2ЭЦВ 12-160-140 нро 160 140 180 86 90 281 1980 365 301
2ЭЦВ 12-160-175 нро 160 175 226 86 110 281 2325 451 301
2ЭЦВ 12-160-200 нро 160 200 260 86 130 281 2410 468 301
2ЭЦВ 12-200-35 нро 200 35 68 86 37 281 1550 229 301
2ЭЦВ 12-200-70 нро 200 70 120 86 65 281 1940 300 301
2ЭЦВ 12-200-105 нро 200 105 190 86 90 281 2400 385 301
2ЭЦВ 12-200-140 нро 200 140 250 86 110 281 2900 500 301
2ЭЦВ 12-210-25 нро 210 25 61 85 30 281 1500 224 301
2ЭЦВ 12-210-55 нро 210 55 110 86 45 281 1850 280 301
2ЭЦВ 12-250-35 нро 250 35 80 86 37 281 1570 235 301
2ЭЦВ 12-250-70 нро 250 70 155 86 75 281 2020 334 301
2ЭЦВ 12-250-105 нро 250 105 250 86 110 281 2650 472 301
2ЭЦВ 12-250-140 нро 250 140 270 86 130 281 2900 500 301

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).



Напорные характеристики насосов 2ЭЦВ 12-160

Конструкция

Насос 2ЭЦВ 12 состоит из:

  • 1 – насосной части
  • 2 – электродвигателя
  • 3 – проводов токоподводящих
  • 4 – клапана
  • 5 – таблички
  • 6 – кожуха защитного
  • 7 – сетки защитной

Комплектность

  • Паспорт АМТ3.246.004 ПС – 1 шт.
  • Агрегат 2ЭЦВ 12 – 1 шт.

Гарантия

Гарантии изготовителя

Средний срок службы до списания скважинных насосов не менее 3 лет.

  • Средняя наработка на отказ, ч, не менее 10500.
  • Средний ресурс до первого капитального ремонта, ч, не менее 14000.

По истечении данных показателей агрегаты изымаются из эксплуатации и принимается решение о направлении в ремонт или утилизации. Критерии предельного состояния указаны выше. Не допускается использование агрегатов не по назначению.

Средний срок сохраняемости в заводской упаковке при хранении в условиях 2 по ГОСТ 15150, не менее 2 лет.

Изготовитель гарантирует надежную и безаварийную работу агрегата при условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации, хранению, изложенными в настоящем паспорте.

  Гарантийный срок эксплуатации агрегата устанавливается 24 месяца со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с завода-изготовителя.

Потребитель обязан вести точный учет наработки и условий эксплуатации агрегата, занося информацию в раздел "Сведения об условиях  эксплуатации агрегата".

  Предприятие-изготовитель не принимает претензии по качеству агрегатов без представления сведений об условиях их эксплуатации.

Гарантии изготовителя прекращаются в случае:

  1. Разборки агрегата потребителем;
  2. Эксплуатации агрегата без клапана насоса;
  3. Попадания в агрегат песка, глины, твердых материалов;
  4. Включения агрегата, незаполненного водой;
  5. Наличия механических повреждений электропровода и корпуса агрегата;
  6. Эксплуатации агрегата без станции управления и защиты;
  7. Отсутствия паспорта на агрегат;
  8. Эксплуатации агрегата без нижней пробки электродвигателя (для электродвигателей ПЭДВ 6);
  9. Отсутствия акта на скважину в течение календарного года эксплуатации агрегата.
  10. Использования для управления агрегатами частотных преобразователей, без строгого выполнения рекомендаций.

Рекомендации по применению преобразователей частоты для скважинных насосов типа ЭЦВ 4.

При работе скважинных агрегатов типа ЭЦВ с преобразователями частоты следует соблюдать следующие требования:

- Для обеспечения достаточного охлаждения электродвигателя, насос должен работать в рабочем диапазоне, его подача не должна снижаться более чем на 20% от номинальной (например, для насоса ЭЦВ6-10 это 8 куб.м/ч). Обычно управление агрегатом производится не по расходу, а по давлению. При этом подача может снижаться ниже установленного уровня. Поэтому необходимо установить датчик (реле) потока жидкости, который отключал бы электродвигатель при снижении подачи ниже рабочего диапазона или с помощью расходомера установить давление при котором насос должен отключаться;

- Для защиты обмоток электродвигателей от перегрева, расплавления изоляции и ее пробоя рекомендуется устанавливать термодатчик, отключающий двигатель при температуре выше 70°С;

- Для нормальной работы радиальных и упорных подшипников скорость вращения вала электродвигателя должна быть не менее 2700 об/мин (45 Гц);

- для защиты двигателя насоса от высокочастотных импульсов напряжения, которые могут привести к преждевременному износу и пробою изоляции обмоток, при большой длине соединительного кабеля между электродвигателем и преобразователем, необходимо устанавливать выходные фильтры: фильтр du/dt или синусоидальный фильтр. Рекомендации по применению соответствующих фильтров следует уточнять у производителей частотных приводов.

В связи с тем, что разбор воды из башни Рожновского очень неравномерен, а для охлаждения электродвигателя подача насоса не должна уменьшаться ниже установленной величины, невозможно использовать частотный преобразователь без промежуточной накопительной емкости или гидроаккумулятора соответствующей емкости, т.к. для этого необходимо организовать принудительное охлаждение электродвигателя в скважине. Можно также использовать обычную емкость и из нее подавать воду с помощью насоса типа Д с частотным преобразователем.

Также нужно помнить, что при наличии большой статической составляющей в напорной характеристике системы, применение частотного регулирования не повышает экономическую эффективность скважинных насосов, а лишь позволяет уменьшить объемы и соответственно габариты промежуточных емкостей, а также уменьшить гидравлические удары в системе.
