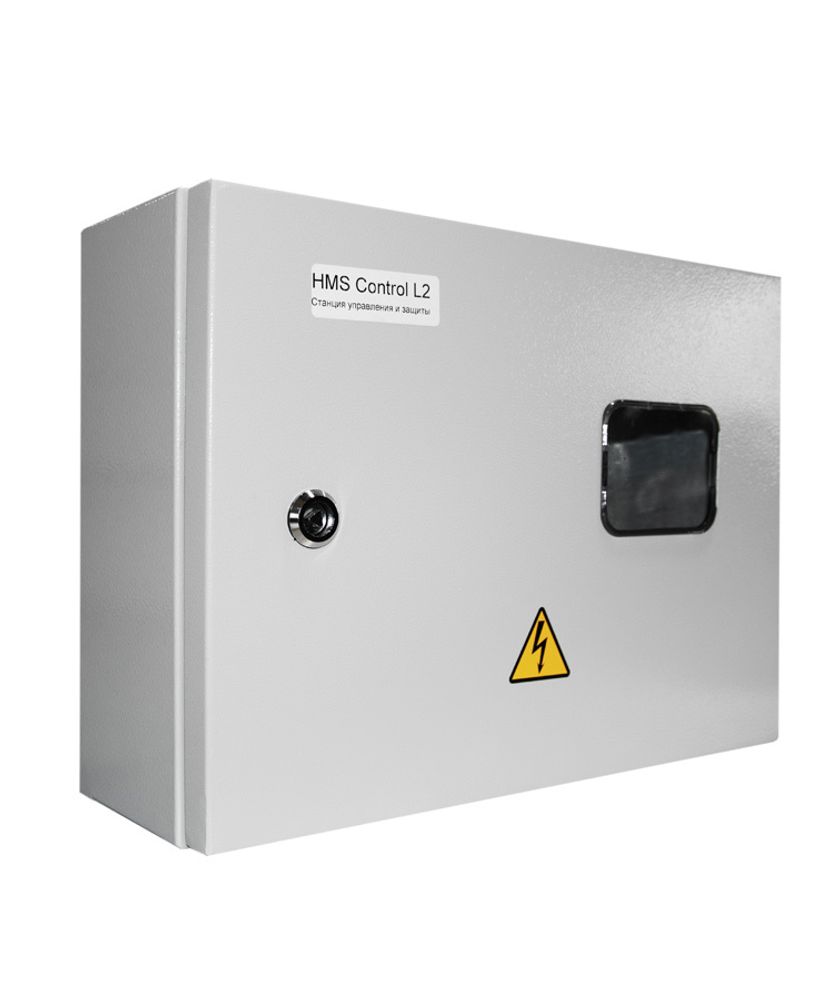

Станция управления насосами HMS Control L2 - 200
Предзаказ

Станция управления насосами HMS Control L2 - 200

(0)
по запросу
Купить в 1 клик
ВНИМАНИЕ!
В связи со сложившейся ситуацией, с 24 февраля 2022 года цены на сайте могут быть не актуальны.
Уточнить цену можно в отделе продаж по тел.: (843) 514-80-08.
Описание
Характеристики
Отзывы
Напорные характеристики
Конструкция
Гарантия
Описание

Область применения

  • управление, контроль и защита погружных и центробежных насосов на водоканалах и объектах ЖКХ, в системах водоснабжения и водоотведения промышленных предприятий, полива сельхозугодий, обеспечения технической водой на объектах тепловой энергетики
  • установки повышения давления в системах водоснабжения жилых и промышленных объектов
  • автоматическое поддержание уровня жидкости/дренаж/налив ёмкостей и резервуаров
  • управление, контроль и защита трёхфазных асинхронных электродвигателей в узлах и механизмах на производственных объектах

Условия эксплуатации

Станция предназначена для эксплуатации в закрытых помещениях без искусственно регулируемых климатических условий:
- температура окружающего воздуха от минус 45°С до плюс 40°С;
- относительная влажность воздуха до 98% при температуре плюс 25°С;
- высота над уровнем моря до 1000 м;
 окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.



Характеристики
Степень защиты, IP
54
Размеры, мм
650х500х200
Рабочий ток подключаемого электродвигателя, А
155-205
Мощность электродвигателя, кВт
75-90
Установленные токи защиты (Imin), A
155
Установленные токи защиты (Imax), A
200
Потребляемая мощность, ВА
30





Количество подключаемых датчиков

до 4

Количество силовых каналов

1

Номинальное напряжение силовой цепи, В

~380

Число фаз

3

Частота тока питающего напряжения, Гц

50 ±2

Номинальное напряжение питания микроконтроллера, В

~220

Номинальное напряжение цепей питания датчиков уровня, В

~15

Допустимые отклонения напряжения от номинального значения,%

+ 10 -15

Максимальный ток подключаемого электро­двигателя, А (в зависимости от исполнения)

200,0

Потребляемая мощность, ВА, не более

30

Степень защиты корпуса

IP54

Габаритные размеры, мм

Приложение А

Масса, кг, не более

30

Способ установки

навесное настенное исполнение

Отзывы
Отзывов еще никто не оставлял
Напорные характеристики





Количество подключаемых датчиков

до 4

Количество силовых каналов

1

Номинальное напряжение силовой цепи, В

~380

Число фаз

3

Частота тока питающего напряжения, Гц

50 ±2

Номинальное напряжение питания микроконтроллера, В

~220

Номинальное напряжение цепей питания датчиков уровня, В

~15

Допустимые отклонения напряжения от номинального значения,%

+ 10 -15

Максимальный ток подключаемого электро­двигателя, А (в зависимости от исполнения)

200,0

Потребляемая мощность, ВА, не более

30

Степень защиты корпуса

IP54

Габаритные размеры, мм

Приложение А

Масса, кг, не более

30

Способ установки

навесное настенное исполнение

Конструкция



Станция управления и защиты состоит из щита со съемной монтажной панелью (1), внутри которого установлены автоматический выключатель (2), электромагнитный контактор (4), три клеммных блока: силовые (3, 7) и сигнальный (6), датчики тока (5) - токовые трансформаторы и микроконтроллерное устройство управления и защиты «L2» (8). На дверце щита предусмотрено прозрачное окно для контроля состояния станции.

На лицевой панели МК находятся кнопки управления «ПУСК», «СТОП», «ПРОГР.», «ВЫБОР», четырехразрядный светодиодный индикатор и светодиоды состояния датчиков, режимов работы и аварийных ситуаций.

Принцип работы станции основан на обработке сигналов, поступающих от внешних источников на МК, и управлении электромагнитным контактором, включающим/отключающим электродвигатель. Возможен ручной режим работы, при котором запуск/останов двигателя осуществляется нажатием кнопок “ПУСК”/”СТОП”, или один из автоматических режимов, при котором запуск/останов электродвигателя осуществляется по сигналам от датчиков уровня или давления.

Гарантия

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие СУиЗ требованиям тех-

нических условий при соблюдении потребителем условий транспортирования,

хранения, монтажа, технического обслуживания и эксплуатации.

Гарантийный срок хранения СУиЗ - 12 месяцев со дня изготовления.

Гарантийный срок эксплуатации - 36 месяцев с момента ввода СУиЗ в экс-

плуатацию, но не более 42 месяцев со дня отгрузки предприятием-изготовителем.



Завод-изготовитель может отказать в гарантийном ремонте в случае:

- наличия механических повреждений, дефектов, вызванных несоблюдением

  правил эксплуатации, транспортировки и хранения;

- самостоятельного ремонта или изменения внутреннего устройства;

- изменения, стирания, удаления или неразборчивости серийного номера изделия

  или штампа на бирке;

- наличия дефектов, вызванных стихийными бедствиями, пожаром и т.д.;

- применение изделия не по прямому назначению.



Претензии принимаются только при наличии оформленного акта-рекламации (или

заявления) с указанием проявлений неисправности.

Транспортировка неисправного изделия осуществляется силами Покупателя.

Изделие, передаваемое для гарантийного ремонта должно быть очищено от

загрязнений и полностью укомплектовано.

За неправильность выбора исполнения СУиЗ предприятие-изготовитель

ответственности не несет.
