Насосы ЦН нефтяные

Насосы ЦН нефтяные

Перекачиваемая среда:

  • нефть;
  • керосин;
  • бензин;
  • дизельное топливо;
  • нефтепродукты;
  • вода с примесями;
  • химически активные среды.

Области применения:

  • промышленность;
  • нефтехимия;
  • топливозаправочные комплексы;
  • системы обеспечения хранения нефтепродуктов.

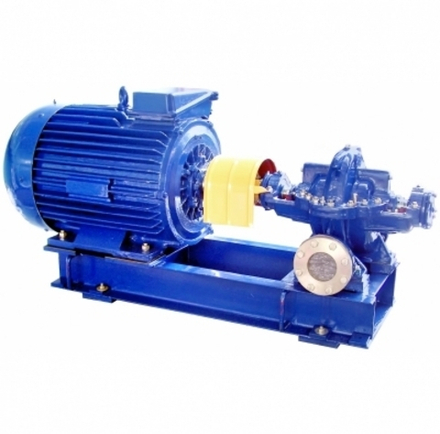

Центробежные электронасосы типа ЦН предназначены в первую очередь для перекачивания керосиновых фракций и реактивного топлива по ГОСТ 10227-2013, ГОСТ 12308-2013. Созданы согласно требованиям безопасности – ГОСТ 31839-2012, могут функционировать в районах с высокой сейсмической активностью по шкале МСК-64 (до 7 баллов включительно). Агрегаты имеют высокий уровень противовзрывной защиты, благодаря чему их можно эксплуатировать на взрыво- и пожароопасных объектах. Одно из преимуществ – возможность перекачивать жидкости при температурах до – 40 °С.

Принцип работы и устройство насоса

Насос имеет двусторонний вход и подвод жидкости к рабочему колесу, спиральный отвод. В корпусе насоса присутствует горизонтальный разъем (через ось ротора), благодаря которому ремонт агрегата осуществляется без демонтажа от трубопроводов. Крышка насоса имеет отверстие, с помощью которого присоединяется вакуумная система или насос. В нижней части есть закрытые пробками отверстия, они служат для слива жидкости в случае, если насос долго не эксплуатировался.

Привод насоса осуществляется через соединительную муфту. Направление ротора зависит от расположения патрубков: если они в нижней части – вращение ротора левое; если в верхней части – вращение ротора правое. Так как рабочее колесо имеет двойной вход, то осевые силы практически уравновешиваются, это сокращает срок изнашиваемости подшипников.



МАРКИ И ХАРАКТЕРИСТИКИ НАСОСОВ ЦН

Марки Подача (номин.), м³/ч Напор, м Мощность потребляемая насосом (номин.), кВт Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Частота вращения, c˜¹ КПД насоса, % Частота тока, Гц Допускаемый кавитационный запас, м, не более
90 100   44 2900 48 60 50 4.8
90 100   50 2900 48 55 50 4.8
80 80   40 2900 48 60 50 4.8
80 80   45 2900 48 55 50 4.8
160 112   77 2900 48 70 50 4.8
160 112   85 2900 48 65 50 4.8
150 100   62 2900 48 70 50 4.8
150 100   67 2900 48 65 50 4.8
135 80   50 2900 48 70 50 4.8
135 80   54 2900 48 65 50 4.8
135 80   46 2600 43 64 50 4.4
1000 180 590 655 1480 24.7
900 157 475 530 1480 24.7
3000 197 1940 2165 1000 16.7
