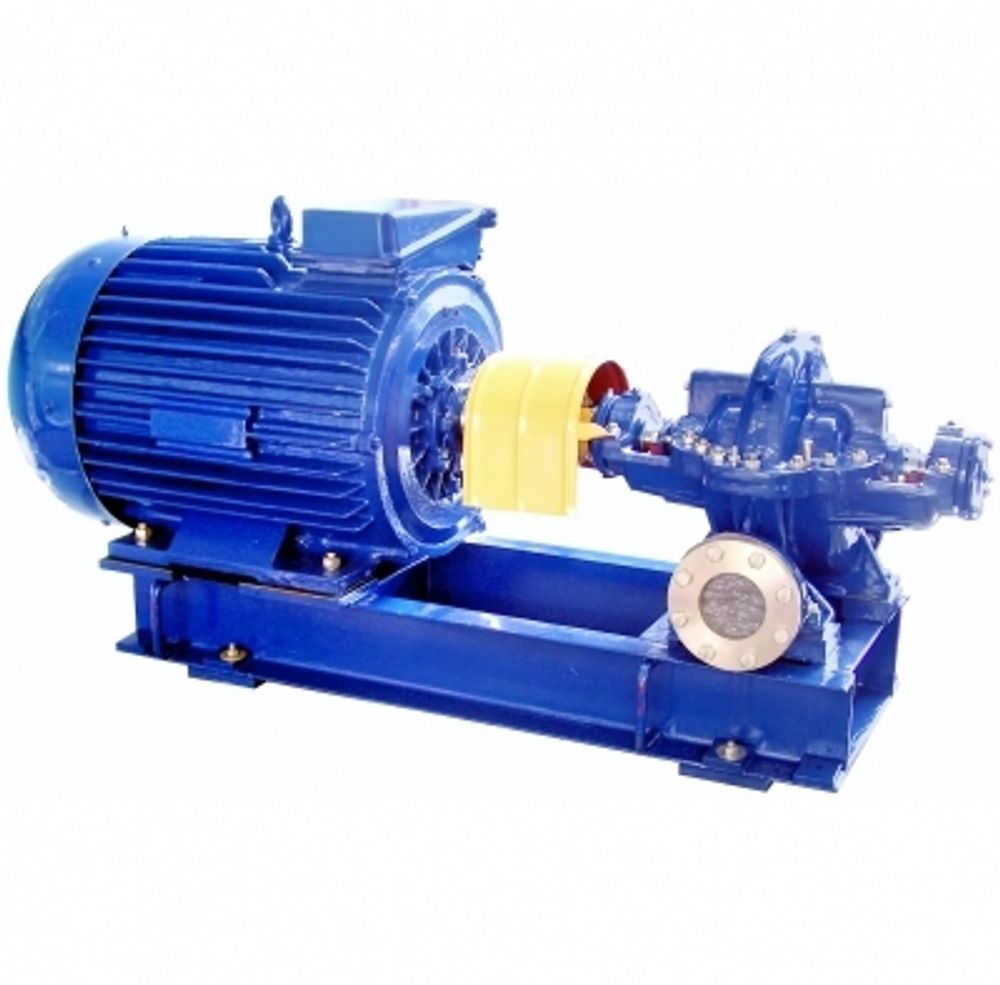

ЦН 160/112а-Е-...-Ех - насос двухстороннего входа для нефтепродуктов
Предзаказ

ЦН 160/112а-Е-...-Ех - насос двухстороннего входа для нефтепродуктов

(0)
по запросу
Купить в 1 клик

ЦН 160/112а-Е-...-Ех - центробежный электронасос типа ЦН предназначен в первую очередь для перекачивания керосиновых фракций и реактивного топлива по ГОСТ 10227-2013, ГОСТ 12308-2013. Создан согласно требованиям безопасности – ГОСТ 31839-2012, может функционировать в районах с высокой сейсмической активностью по шкале МСК-64 (до 7 баллов включительно). Агрегат имеет высокий уровень противовзрывной защиты, благодаря чему его можно эксплуатировать на взрыво- и пожароопасных объектах. Одно из преимуществ – возможность перекачивать жидкости при температурах до – 40 °С.

ВНИМАНИЕ!
В связи со сложившейся ситуацией, с 24 февраля 2022 года цены на сайте могут быть не актуальны.
Уточнить цену можно в отделе продаж по тел.: (843) 514-80-08.
Описание
Характеристики
Отзывы
Конструкция
Документация
Описание

Выбрать другой нефтяной насос ЦН

Характеристики насоса:

  • производительность – 150 м3/ч;
  • напор – 100 метров;
  • частота вращения – 2900 оборотов в минуту;
  • максимальная мощность – 67 кВт,

Перекачиваемая среда:

  • вода;
  • разные виды топлива;
  • нефтепродукты;
  • жидкости, схожие по вязкости и плотность с водой;
  • химически активные жидкости.

Области применения:

  • перекачка нефти на заводах;
  • перевалка бензина для автомобилей, авиационного и дизельного топлива;
  • заправочные станции;
  • системы хранения нефтепродуктов.

ЦН 160/112а-Е-...-Ех создан для транспортирования топлива для реактивных двигателей, бензина для автомобилей, авиационного бензина и дизельных топлив. Насос эксплуатируется в сейсмически активных районах, а также в пожаро- и взрывоопасных местностях.

Характеристики
Серия
ЦН
Частота вращения, об/мин
2900
Напор, м
100
Тип конструкции насоса
двухстороннего входа
Область применения
перекачка нефти, нефтепродуктов, нефтепереработка, нефтехимия, химическая промышленность
Перекачиваемая среда
нефть, вода с нефтепродуктами, дизтопливо, химически активные среды, бензин, керосин
Подача (номин.), м³/ч
150
Частота тока, Гц
50
Вид тока
переменный
Мощность потребляемая насосом (макс.), кВт
67
КПД насоса, %
65
Допускаемый кавитационный запас, м, не более
4.8
Частота вращения, c˜¹
48
Все характеристики
Отзывы
Отзывов еще никто не оставлял
Конструкция

Насос ЦН – центробежный двустороннего входа, горизонтальный, одноступенчатый с двусторонним подводом жидкости к рабочему колесу и спиральным отводом.

Корпус насоса имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Для насосов ЦН90/100, ЦН90/100-Е, ЦН160/112, ЦН160/112-Е, ЦН160/112-1, ЦН160/112-Е-1 (с нижним расположением патрубков) в верхней части крышки предусмотрено отверстие М16х1,5 для присоединения вакуумнасоса или системы вакууммирования. В нижней части фланцев патрубков корпуса имеются отверстия, заглушенные пробками для слива остатков жидкости при длительной остановке насоса.

Для насосов ЦН160/112-2, ЦН160/112-Е-2, ЦН160/112-3, ЦН160/112-Е-3 (с верхним расположением патрубков) отверстие для присоединения вакуумнасоса или системы вакууммирования расположено на напорном патрубке, отверстие для слива остатков жидкости находится в нижней части корпуса.

Рабочее колесо закреплено на валу на шпонке втулками направляющими. Уплотняющие кольца защищают корпус и его крышку от износа и уменьшают протечки жидкости из напорной полости во всасывающую.

Привод насоса осуществляется через соединительную муфту: втулочно-пальцевую или карданную.Основное направление вращения ротора:



  • для насосов с нижним расположением патрубков: ЦН160/112, ЦН160/112-Е, ЦН160/112-1, ЦН160/112-Е-1, ЦН90/100, ЦН90/100-Е – левое (против часовой стрелки, если смотреть со стороны привода);

  • для насосов ЦН160/112в-Е-т  - правое;

  • для насосов с верхним расположением патрубков: ЦН160/112-2, ЦН160/112-Е-2, ЦН160/112-3, ЦН160/112-Е-3 – правое (по часовой стрелке), если смотреть со стороны привода. По требованию заказчика допускается изготавливать насосы с противоположным вращением ротора, насосы с верхним расположением патрубков – с устройством для крепления и привода датчика тахометра (гайка-поводок 22 рисунки 2, 2.1).



Для уплотнения протечек жидкости по валу применено торцовое уплотнение :



  • для ЦН90/100, ЦН160/112 – одинарное;

  • для ЦН90/100-Е-т, ЦН160/112-Е-т - одинарное со вспомогательным;

  • для ЦН90/100-Е-тд, ЦН160/112-Е-тд - двойное.



Рабочее колесо двустороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые усилия воспринимаются радиально-упорными подшипниками. Узел торцового уплотнения уплотнен по валу кольцом резиновым, зафиксирован от перемещения винтом и закреплен к корпусу крышкой уплотнения (для одинарного торцового уплотнения), или фланцем накидным (для одинарного торцового уплотнения со вспомогательным и двойного торцового уплотнения).

Одинарное торцовое уплотнение 7АР45В-К состоит из кольца вращающегося, кольца неподвижного и крышки. Подвод жидкости к уплотнению осуществляется через каналы в крышке или корпусе насоса. Одинарное торцовое уплотнение вала выполнено в виде единого уплотнительного модуля. Для исключения подсоса воздуха и для охлаждения торцовых уплотнений обеспечивается подвод перекачиваемой жидкости от спиральной камеры насоса в камеру торцового уплотнения.

Двойное торцовое уплотнение вала выполнено в виде единого уплотнительного модуля и может работать по  схемам «спина к спине» и «тандем». Гидравлический затвор и охлаждение двойного торцового уплотнения обеспечивается посредством подвода нейтральной жидкости к торцовому уплотнению (вода, антифриз, минеральное масло и т.п. с вязкостью не более 20·10-6м2/с (20сСт) с содержанием твердых включений, не превышающих по массе 0,05% и размером не более 0,2мм). Для отделения перекачиваемой среды от внешней среды и отвода тепла трения через отверстия в корпусе торцового уплотнения обеспечивается циркуляция затворной жидкости. Бачки торцовых уплотнений поставляются за отдельную плату. Монтаж системы обеспечения работоспособности двойных торцовых уплотнений производит потребитель.

Агрегат в целом и все комплектующее его оборудование: двигатель, насос, средства измерений и т. д., предназначенные для эксплуатации во взрывоопасных производствах должны соответствовать требованиям ТР ТС 012/2011, ГОСТ 30852.0-2002, ГОСТ 31441.1-2011, ГОСТ 31441.5-2011, ГОСТ 31438.1-2011.
